Le RS-422 est généralement associé à une communication full-duplex à 4 fils , mais dans les projets réels, la réponse n'est pas toujours aussi simple. Le câblage dont vous avez besoin dépend de la conception de l'interface de l'appareil, de la prise en charge ou non de paires d'émission et de réception séparées et de la manière dont le système est censé communiquer dans la pratique. [cpii ]
Pour Pour les acheteurs de câbles , les intégrateurs de systèmes et les ingénieurs OEM, cette distinction est importante car un mauvais choix de câblage peut entraîner des erreurs de communication, une perte de temps d'installation et un dépannage inutile. En d’autres termes, la question n’est pas seulement « Le RS-422 est-il à 2 ou 4 fils ? » mais aussi « Que nécessitent réellement cet appareil et cette application spécifiques ? » [images10.newegg ]
RS-422 est une norme de communication série conçue pour une transmission de données fiable sur de longues distances et dans des environnements électriquement bruyants. Il utilise une signalisation différentielle, ce qui contribue à améliorer la résistance au bruit et la stabilité par rapport aux méthodes de communication asymétriques. [advantech-bb ]
Dans de nombreuses installations industrielles, le RS-422 est utilisé pour des équipements tels que des contrôleurs de mouvement, des dispositifs liés aux API, des capteurs, des imprimantes, des caméras et des systèmes d'affichage. Étant donné que la norme est souvent mise en œuvre de différentes manières par différents fabricants, la sélection des câbles doit toujours commencer par le brochage du périphérique et la documentation de l'interface, et non par des hypothèses sur le seul nom de la norme. [advdownload.advantech ]

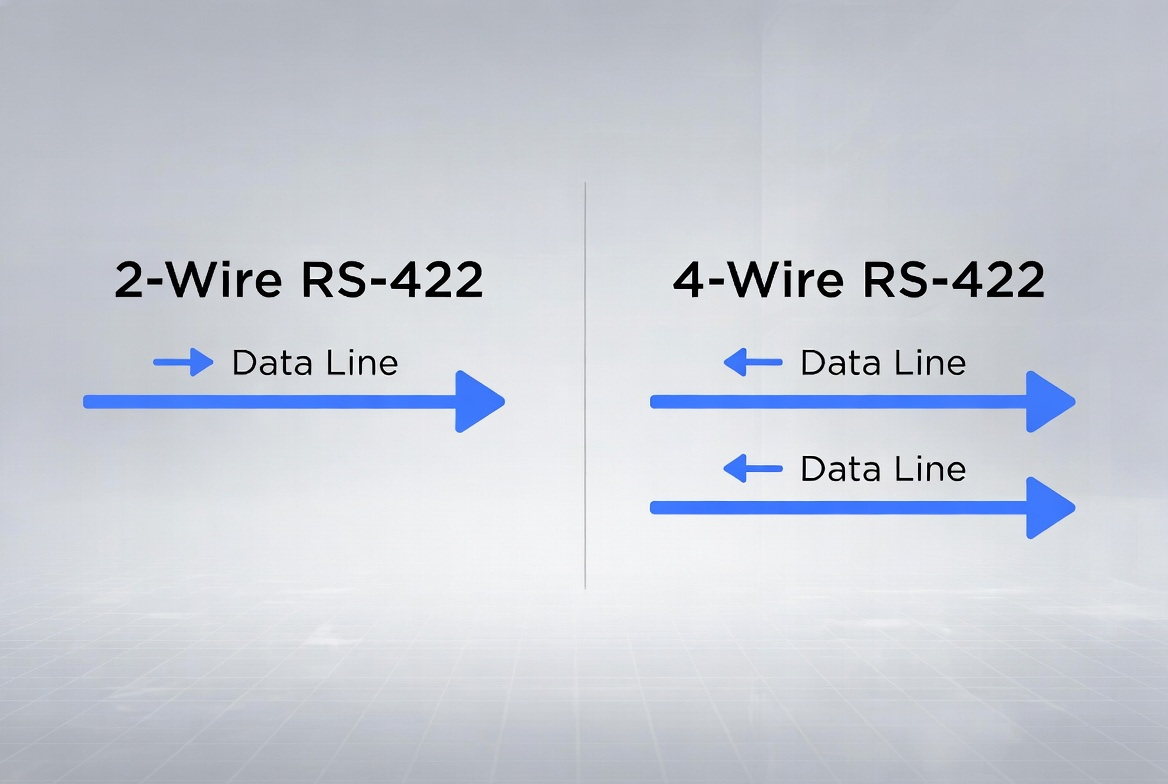

La réponse courte est la suivante : le RS-422 est le plus souvent implémenté en duplex intégral à 4 fils , tandis que certains systèmes peuvent utiliser une disposition à 2 fils en fonction de la conception de l'appareil et du mode de communication. [images10.newegg ]
Voici la différence pratique :
| Type de câblage | Mode de communication | Utilisation typique | Remarque clé |
|---|---|---|---|
| 2 fils | Semi-duplex | Chemin de transmission/réception partagé | Les appareils envoient et reçoivent à tour de rôle |
| 4 fils | Duplex intégral | Paires d'émission et de réception séparées | L'envoi et la réception peuvent avoir lieu en même temps |
Une configuration à 4 fils est généralement plus facile à comprendre et à dépanner car la transmission et la réception sont séparées. Une configuration à 2 fils peut réduire le câblage dans certains systèmes, mais elle nécessite que l'équipement prenne en charge correctement le timing d'exécution et le comportement du bus partagé. [advdownload.advantech ]
Une grande confusion vient du fait que les gens utilisent « RS-422 » comme raccourci pour la norme de signalisation physique, tandis que les fournisseurs d'appareils décrivent le câblage réel différemment. Certains produits étiquettent les connecteurs avec Tx+, Tx-, Rx+, Rx- , tandis que d'autres utilisent des étiquettes de polarité A/B ou une terminologie mixte dans la documentation RS-422 et RS-485. [advdownload.advantech ]
C'est pourquoi les ingénieurs ne devraient jamais se fier uniquement à l'étiquette. La meilleure pratique consiste à confirmer le brochage, à vérifier si le port est semi-duplex ou full-duplex et à déterminer si l'appareil attend des lignes de réception dédiées, des lignes de transmission dédiées ou une paire partagée. [advantech-bb ]
Si vous recherchez des câbles pour l'OEM, la distribution ou l'intégration industrielle, utilisez cette méthode étape par étape :
1. Vérifiez le manuel de l'appareil et le brochage du connecteur.
2. Confirmez si le port est à 2 ou 4 fils.
3. Identifiez la polarité d’émission et de réception.
4. Décidez si un blindage, un fil de drainage ou une construction à paire torsadée est requis.
5. Faites correspondre la longueur du câble, l’environnement d’installation et le risque EMI.
6. Testez la connexion avant le déploiement de masse.
Ce processus réduit les défaillances sur le terrain et évite des retouches coûteuses après l'installation. Pour les projets de fabrication et OEM, cela améliore également la cohérence entre les lots de production et permet de garantir que les assemblages de câbles personnalisés sont compatibles avec le périphérique final. [développeurs.google ]
Du point de vue des OEM et de la fabrication sous contrat, la plus grande erreur est de traiter la sélection du câble RS-422 comme un simple exercice de correspondance de connecteurs. En pratique, le câble doit s'adapter au comportement électrique , de l'environnement mécanique et aux attentes de qualité du produit final au niveau de la marque, et pas seulement à la forme du port. [industriel ]
Par exemple, un câble utilisé dans un panneau d'automatisation d'usine peut nécessiter un blindage plus solide, un contrôle de torsion plus strict et un meilleur soulagement de traction qu'une connexion intérieure courte. Un câble destiné à un produit industriel de marque peut également nécessiter un étiquetage personnalisé, des couleurs de gaine spécifiques et une vérification cohérente du brochage pour les constructions à grand volume.
Pour améliorer la qualité du signal et réduire le temps de dépannage, suivez ces pratiques :
- Utilisez une construction à paires torsadées pour les lignes différentielles.
- Gardez les câbles aussi courts que possible dans la conception de l'application.
- Maintenir la polarité correcte sur les paires d'émission et de réception.
- Utilisez un blindage lorsque l'environnement présente des EMI élevées.
- Vérifier la stratégie de mise à la terre conformément à la documentation de l'appareil.
- Tester le système dans des conditions réelles de fonctionnement avant expédition.
Ces détails peuvent paraître minimes, mais ils font souvent la différence entre une connexion industrielle stable et un défaut intermittent difficile à reproduire. [cpii ]
RS-422 et RS-485 sont souvent abordés ensemble car ce sont tous deux des normes série différentielles et peuvent apparaître similaires dans la documentation matérielle. Cependant, leur comportement de câblage, leur structure de bus et leurs modèles d'application typiques ne sont pas identiques, c'est pourquoi les fournisseurs publient parfois des conseils combinés pour les deux interfaces. [advantech-bb ]
Si la documentation de votre projet mentionne les deux normes, lisez attentivement. La présence de lignes partagées, le comportement de l'écho ou les exigences multipoints peuvent modifier le câble et la méthode de connexion appropriés. En termes d'approvisionnement, c'est l'une des raisons pour lesquelles un fournisseur de câbles personnalisés doit toujours demander le manuel du périphérique final avant de proposer un assemblage fini. [advantech-bb ]
Pour les acheteurs de câbles, le choix du câblage RS-422 affecte bien plus que le transfert du signal. Cela affecte le coût d’assemblage, les délais de livraison, la compatibilité et la quantité d’assistance technique nécessaire après la livraison. Un câble correctement spécifié peut réduire les retours, accélérer l'installation du client et renforcer la fiabilité du produit. [développeurs.google ]
Pour les équipementiers et les grossistes, cela crée également un avantage commercial. Lorsque vous pouvez proposer un câble documenté, testé et adapté à un cas d'utilisation RS-422 spécifique, vous réduisez les frictions de l'acheteur et rendez votre gamme de produits plus fiable.
En tant que fabricant de câbles OEM, Shenzhen Otechkabel Electronic Co., Ltd peut prendre en charge le développement de câbles personnalisés pour les applications USB, VGA, HDMI, DVI, SATA et de connectivité industrielle. Pour les projets liés au RS-422, la valeur clé n'est pas seulement la production de câbles, mais également un contrôle cohérent du brochage, la stabilité de la fabrication et l'adaptation aux exigences spécifiques du client.
Si vous créez des produits pour des marques, des distributeurs ou des fabricants d'équipements étrangers, un partenaire de câbles personnalisés devrait vous aider à examiner les spécifications, à valider les échantillons, à assurer la cohérence de la production de masse et à répondre aux exigences d'emballage. Ceci est particulièrement important pour les câbles industriels où une petite disparité de câblage peut créer une défaillance au niveau du système.
Le RS-422 est couramment utilisé en duplex intégral à 4 fils , mais certains systèmes peuvent utiliser d'autres dispositions de câblage en fonction de la conception de l'appareil et du mode de communication. [cpii ]
Oui, dans certaines implémentations, mais cela dépend de l'équipement et de la configuration de la communication. Vous devez confirmer le manuel de l'appareil avant de choisir une connexion à 2 fils. [images10.newegg ]
Le principal avantage est l'envoi et la réception simultanés , ce qui facilite la communication dans de nombreux systèmes full-duplex. [images10.newegg ]
Différents fabricants peuvent utiliser différentes étiquettes, noms de broches ou documentation combinée RS-422/RS-485. C'est pourquoi vous devez toujours vérifier le brochage réel et la direction du signal. [advdownload.advantech ]
Vérifiez le type de connecteur, le brochage, la polarité de transmission/réception, la longueur du câble, les exigences de blindage et si l'appareil est à 2 ou 4 fils. [cpii ]
