Les connecteurs USB Type-B restent largement utilisés dans les imprimantes, les scanners, les périphériques de stockage externes, les équipements industriels, les hubs USB et les périphériques professionnels. Cependant, de nombreux acheteurs, concepteurs de produits et utilisateurs d'équipements se posent toujours la même question : quelle est la différence entre USB 2.0 Type B et USB 3.0 Type-B?
Bien que les deux types de connecteurs soient conçus pour les connexions USB côté périphérique, ils diffèrent par la vitesse de transfert, la configuration des broches, la taille physique, la capacité d'alimentation, la compatibilité, la construction du câble et les applications appropriées..
Pour les fabricants d’équipements et les marques d’accessoires, choisir le bon câble USB Type-B n’est pas seulement une décision technique. Cela peut affecter les performances des appareils, les coûts de production, la fiabilité des produits, l’expérience utilisateur et les retours après-vente.
Ce guide fournit une comparaison détaillée de l'USB 2.0 Type B par rapport à l'USB 3.0 Type B , y compris la structure des connecteurs, les différences de performances, la rétrocompatibilité, les applications réelles et des conseils pratiques sur la sélection des câbles.
| Caractéristique | USB 2.0 Type B | USB 3.0 Type B |
|---|---|---|
| Génération USB | USB2.0 | USB 3.0/USB SuperSpeed |
| Vitesse théorique maximale | Jusqu'à 480 Mbit/s | Jusqu'à 5 Gbit/s |
| Bande passante relative | USB haut débit standard | Plus de 10 fois supérieur à l'USB 2.0 |
| Nombre de contacts | 4 | 9 |
| Capacité de puissance standard | Jusqu'à 500 mA à 5 V | Jusqu'à 900 mA à 5 V |
| Puissance de base maximale | 2,5 W | 4,5 W |
| Taille du connecteur | Type B compact de style carré | Connecteur de type B plus grand avec extension supérieure |
| Câble USB 2.0 vers port USB 3.0 | Compatible | Fonctionne à la vitesse USB 2.0 |
| Câble USB 3.0 vers port USB 2.0 | Non compatible | Ne peut pas être inséré |
| Utilisation typique | Imprimantes, scanners, appareils existants | Disques externes, hubs, appareils d'imagerie, équipements industriels |
La plus grande différence est simple : l'USB 3.0 Type B est conçu pour un transfert de données plus rapide et comprend des contacts internes supplémentaires pour la communication SuperSpeed.
Un connecteur USB 2.0 Type-B est le connecteur USB traditionnel de forme carrée que l'on trouve couramment sur les périphériques.
On l'appelle souvent connecteur USB pour imprimante car il a été largement utilisé sur les imprimantes de bureau, les scanners, les imprimantes d'étiquettes et les appareils de bureau multifonctions. Il est normalement installé du côté de l'appareil, tandis que l'autre extrémité du câble peut utiliser USB Type-A ou USB Type-C pour la connexion à un ordinateur, un hub ou une station d'accueil.
Un connecteur USB 2.0 Type-B standard possède quatre contacts électriques :
1. VBUS – Fournit une alimentation de 5 V
2. D− – Signal de données USB
3. D+ – signal de données USB
4. GND – Connexion à la terre
Les câbles USB 2.0 Type-B sont simples, économiques et très familiers aux utilisateurs. Pour de nombreux appareils à faible bande passante, ils restent une solution pratique.
L'USB 2.0 Type-B convient aux équipements qui ne nécessitent pas de transfert de fichiers à grande vitesse.
Les applications typiques incluent :
- Imprimantes de bureau
- Imprimantes multifonctions de bureau
- Imprimantes de codes-barres et d'étiquettes
- Scanners à plat
- Imprimantes de reçus
- Équipements de point de vente
-Interfaces audio
- Contrôleurs MIDI
- Contrôleurs industriels
- Matériel de programmation automate
- Instruments de test
- Périphériques externes hérités
- Hubs USB d'entrée de gamme
Par exemple, une imprimante de bureau standard envoie généralement des travaux d'impression relativement petits. Dans cette situation, l'USB 2.0 fournit suffisamment de bande passante pour un fonctionnement normal.
Un connecteur USB 3.0 Type-B est une version étendue du connecteur USB Type-B traditionnel.
Il a été développé pour prendre en charge la transmission de données USB SuperSpeed tout en conservant la compatibilité avec de nombreux anciens câbles USB 2.0 Type-B. Le connecteur a une forme plus grande car il comprend des contacts supplémentaires pour une communication à haut débit.
Un connecteur USB 3.0 Type-B comporte généralement neuf contacts :
- Quatre contacts pour l'alimentation USB 2.0 et la transmission de données
- Cinq contacts supplémentaires pour les signaux de données SuperSpeed
Les contacts ajoutés créent des chemins de données distincts pour l'envoi et la réception d'informations. Cela permet à l'USB 3.0 de transférer des données dans les deux sens en même temps.
Cette différence est importante pour les équipements à grande vitesse. Les appareils peuvent envoyer et recevoir des données simultanément au lieu de partager un seul chemin pour les deux opérations.
L'USB 3.0 Type-B est souvent utilisé dans les équipements nécessitant un mouvement de données plus rapide ou une capacité d'alimentation du bus améliorée.
Les exemples courants incluent :
- Boîtiers de disque dur externe
- Boîtiers SSD externes
- Concentrateurs USB 3.0
-Stations d'accueil
- Scanners professionnels
- Appareils d'imagerie haute résolution
- Matériel de capture vidéo
- Appareils photo numériques
- Matériel d'acquisition de données
- Systèmes d'imagerie médicale
- Instruments de laboratoire
- Caméras industrielles
- Appareils d'automatisation industrielle
Une connexion USB 3.0 Type-B peut être particulièrement utile lorsqu'un appareil transfère de manière répétée des fichiers volumineux, tels que des fichiers image, des fichiers vidéo, des sauvegardes ou des données de mesure.
Le moyen le plus simple de distinguer l’USB 2.0 Type-B de l’USB 3.0 Type-B consiste à examiner leur forme physique.
Un connecteur USB 2.0 Type-B a un profil compact de type carré avec des coins supérieurs biseautés. Il est plus petit et possède quatre contacts électriques.
Un connecteur USB 3.0 Type-B a une forme plus grande. Sa section supérieure s'étend au-delà du facteur de forme USB 2.0 Type-B pour accueillir les contacts SuperSpeed supplémentaires.
Cette différence de taille affecte directement la compatibilité.
| Type de connexion | Ajustement physique | Résultat d'exploitation |
|---|---|---|
| Câble USB 2.0 Type-B vers port de périphérique USB 2.0 Type-B | Oui | Performances USB 2.0 |
| Câble USB 3.0 Type-B vers port de périphérique USB 3.0 Type-B | Oui | Performances USB 3.0 lorsqu'elles sont prises en charge par le système complet |
| Câble USB 2.0 Type-B vers port de périphérique USB 3.0 Type-B | Oui | Performances de secours USB 2.0 |
| Câble USB 3.0 Type-B vers port de périphérique USB 2.0 Type-B | Non | Ne peut pas être connecté |
La règle de compatibilité la plus importante est la suivante :
> Une fiche USB 2.0 Type-B peut s'insérer dans un port USB 3.0 Type-B, mais une fiche USB 3.0 Type-B ne peut pas s'insérer dans un port USB 2.0 Type-B.
En effet, le port USB 3.0 Type-B conserve la zone de contact USB 2.0 inférieure. La plus grande prise USB 3.0 Type-B comprend une section supérieure supplémentaire, ce qui l'empêche d'entrer dans un ancien port USB 2.0 Type-B.
La vitesse de transfert est la différence la plus discutée entre l’USB 2.0 Type-B et l’USB 3.0 Type-B.
L'USB 2.0 prend en charge un débit de signalisation théorique maximum de 480 Mbps . USB 3.0 prend en charge un débit de signalisation théorique maximum de 5 Gbit/s.
En termes simples, l’USB 3.0 offre une bande passante nominale plus de dix fois supérieure à l’USB 2.0.
| standard USB | Taux de transfert théorique maximum | adapté à |
|---|---|---|
| USB2.0 | 480 Mbit/s | Imprimantes, scanners, appareils de contrôle, périphériques standards |
| USB 3.0 | 5 Gbit/s | Stockage externe, fichiers volumineux, hubs, caméras, équipement d'imagerie |
Cependant, la vitesse nominale d'un câble ne garantit pas la même vitesse de transfert réelle.
Les performances réelles dépendent du système de connexion complet, notamment :
- Capacité du port USB de l'ordinateur
- Capacité de contrôleur de périphérique
- Vitesse de lecture et d'écriture du stockage interne
- Qualité de construction des câbles
- Longueur du câble
- Système d'exploitation hôte
- Performances du pilote
-Architecture du hub USB
- Type et taille du fichier de données
- Interférences électriques dans l'environnement d'exploitation
Par exemple, un boîtier SSD externe USB 3.0 Type-B peut prendre en charge un transfert de données rapide lorsqu'il est connecté à un port d'ordinateur USB 3.0 à l'aide d'un câble USB 3.0 qualifié.
Cependant, si ce même boîtier est connecté via un hub USB 2.0 ou un câble USB 2.0, la connexion fonctionnera à la vitesse USB 2.0.
La différence dans le nombre de broches explique pourquoi l'USB 3.0 Type-B peut atteindre des performances plus élevées.
L'USB 2.0 Type-B utilise quatre contacts :
| Fonction de la broche | Objectif |
|---|---|
| VBUS | Fournit une alimentation de 5 V |
| D− | Transmission de données |
| J+ | Transmission de données |
| GND | Chemin de retour au sol |
L'USB 3.0 Type-B conserve ces quatre contacts et ajoute cinq contacts SuperSpeed supplémentaires.
Les contacts supplémentaires prennent en charge des chemins de signaux dédiés à grande vitesse. Au lieu d'utiliser la même paire pour l'envoi et la réception de données, l'USB 3.0 utilise des chemins de transmission et de réception distincts.
Cette conception prend en charge la communication bidirectionnelle simultanée.
L'USB 2.0 utilise généralement une méthode de communication semi-duplex. La transmission des données se fait dans une direction à la fois.
L'USB 3.0 utilise la communication full-duplex. L'hôte et l'appareil peuvent envoyer et recevoir des données en même temps.
Ceci est utile pour des équipements tels que :
- Périphériques de stockage externes
- Concentrateurs USB multiports
- Appareils de capture vidéo
- Scanners haute résolution
- Caméras industrielles
- Systèmes de données de laboratoire
- Matériel de secours
Pour les entreprises développant des produits traitant des fichiers de données volumineux, les performances duplex intégral peuvent réduire les goulots d'étranglement et améliorer l'expérience utilisateur globale.
L'USB 3.0 Type-B offre également une capacité de courant de base plus élevée que l'USB 2.0 Type-B.
L'USB 2.0 peut fournir jusqu'à 500 mA à 5 V , ce qui équivaut à environ 2,5 W de puissance.
L'USB 3.0 peut fournir jusqu'à 900 mA à 5 V , ce qui équivaut à environ 4,5 W de puissance.
| Tension standard USB | Courant | maximum | Puissance de base maximale |
|---|---|---|---|
| USB2.0 | 5 V | 500 mA | 2,5 W |
| USB 3.0 | 5 V | 900 mA | 4,5 W |
Cette puissance supplémentaire peut bénéficier à certains appareils alimentés par bus, notamment les produits de stockage portables et certaines conceptions de hub USB.
Cependant, l’USB 3.0 Type-B ne doit pas être confondu avec les systèmes de chargement USB modernes haute puissance.
L'USB 3.0 Type-B est conçu pour les données USB standard et les exigences d'alimentation des périphériques. Il n’est normalement pas utilisé pour les applications de charge à haute puissance.
Pour des niveaux de puissance plus élevés, les développeurs de produits doivent évaluer séparément l’USB Type-C et les solutions de négociation de puissance appropriées.
Un câble USB 2.0 Type-B et un câble USB 3.0 Type-B peuvent sembler similaires extérieurement, mais leur structure interne est différente.
Un câble USB 2.0 Type-B typique comprend :
- Deux conducteurs de puissance
- Une paire de données USB
- Matériaux de blindage
- Fil de drainage ou structure de terre
- Veste isolante extérieure
- Ensembles de connecteurs USB Type-A, Type-C ou Type-B
Un câble USB 3.0 Type-B nécessite une structure interne plus complexe.
Il comprend généralement :
- Deux conducteurs de puissance
- Une paire de données USB 2.0
- Une paire de transmission SuperSpeed
- Une paire de réception SuperSpeed
- Conducteurs de terre ou de drainage supplémentaires
- Blindage amélioré
- Construction à paire torsadée contrôlée
- Terminaison de connecteur de plus haute précision
Les conducteurs internes et le blindage supplémentaires sont nécessaires pour prendre en charge le transfert de données à grande vitesse.
Un câble de mauvaise qualité peut causer des problèmes même lorsque le type de connecteur semble correct.
Les problèmes courants incluent :
- Appareil non reconnu
- Vitesse de transfert lente
- Perte de connexion fréquente
- Fonctionnement instable du disque dur externe
- Interruption du transfert de données
- Interférence électromagnétique
- Alimentation insuffisante de l'appareil connecté
- Ajustement lâche du connecteur
- Conducteurs cassés à proximité de la zone de décharge de traction
Pour les projets de câbles USB 3.0 Type-B, la longueur du câble, le blindage, le calibre du conducteur, la consistance de la torsion, la qualité du connecteur et la conception du moulage doivent tous être évalués avant la production en série.
Le choix correct dépend du port installé sur l'appareil et des exigences de performances réelles.
Choisissez un câble USB 2.0 Type-B lorsque l'appareil utilise une prise USB 2.0 Type-B ou lorsque la bande passante USB 2.0 est suffisante.
Choisissez un câble USB 3.0 Type-B lorsque l'appareil dispose d'une prise USB 3.0 Type-B et nécessite un transfert de données SuperSpeed.
- Imprimantes et appareils multifonctions de bureau
- Imprimantes de reçus et d'étiquettes
- Scanners hérités
- Périphériques de point de vente
- Matériel audio
- Contrôleurs industriels
- Appareils de communication à faible débit
- Équipement de test standard
- Produits sensibles au budget
- Matériel existant conçu pour l'USB 2.0
- Boîtiers de disque dur externe
- Boîtiers SSD externes
- Concentrateurs USB 3.0
-Stations d'accueil
- Scanners haute résolution
- Caméras industrielles
- Appareils de capture vidéo
- Systèmes d'imagerie
- Périphériques de sauvegarde de fichiers volumineux
- Matériel d'acquisition de données
- Appareils de laboratoire professionnels
1. Quel port de type B l'appareil utilise-t-il ?
Confirmez s'il s'agit d'un USB 2.0 Type-B ou d'un USB 3.0 Type-B avant de sélectionner un câble.
2. L'appareil a-t-il besoin d'une vitesse USB 3.0 ?
Un câble USB 3.0 est nécessaire uniquement lorsque la connexion complète prend en charge le fonctionnement SuperSpeed.
3. Quelle longueur de câble est nécessaire ?
Des câbles plus longs peuvent augmenter la chute de tension et rendre la transmission du signal à grande vitesse plus difficile.
4. Le câble fonctionnera-t-il dans un environnement industriel ?
Les équipements d'usine, les systèmes d'automatisation et les dispositifs médicaux peuvent nécessiter un blindage plus solide et des matériaux de câbles plus durables.
5. Le produit nécessite-t-il une personnalisation ?
Tenez compte de la couleur du câble, de l'impression du logo, du moulage du connecteur, des noyaux de ferrite, de la longueur spéciale, du matériau de la gaine du câble, de l'emballage et des exigences en matière d'étiquetage.

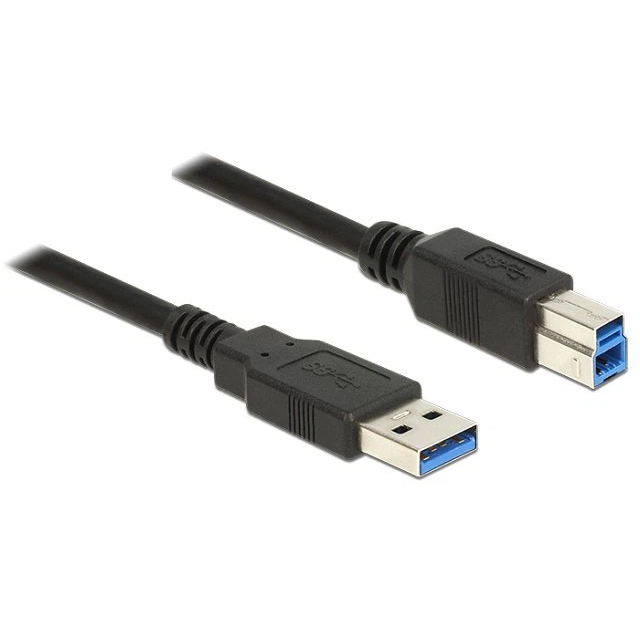

Une imprimante de bureau et un disque dur externe peuvent tous deux utiliser un connecteur de type B, mais leurs exigences en matière de câble peuvent être très différentes.
Une imprimante de bureau standard utilise souvent l'USB 2.0 Type-B. Sa tâche principale est de recevoir des commandes d'impression et des fichiers de documents. La vitesse de l'USB 2.0 est généralement suffisante pour ce type d'utilisation.
Un boîtier de disque dur externe peut utiliser l'USB 3.0 Type-B. Il doit transférer des fichiers volumineux, sauvegarder des données et déplacer efficacement des médias haute résolution. Dans ce cas, la bande passante USB 3.0 est bien plus importante.
L'utilisation d'un câble USB 2.0 avec un périphérique de stockage externe USB 3.0 peut toujours permettre au périphérique de fonctionner, mais la vitesse de transfert sera limitée. Cela peut ralentir considérablement les sauvegardes, les transferts vidéo et les transferts de bases de données volumineuses.
Le connecteur à lui seul ne détermine pas les performances. Le port hôte, le port périphérique, le câble, le contrôleur interne et le support de stockage doivent tous prendre en charge la vitesse prévue.
Pour les produits accessoires de marque, les équipements industriels et les assemblages de câbles personnalisés, une spécification détaillée doit être préparée avant le début de l'échantillonnage.
Une spécification complète d’un câble USB Type-B peut inclure :
- Exigence de version USB
- Type de connecteur aux deux extrémités
- Longueur et tolérance du câble
- Calibre de fil
- Exigence en matière de cuivre
- Exigence de blindage
- Matériau de la veste
- Matériau de surmoulage du connecteur
- Couleur du connecteur
- Couleur du câble
- Exigence d'impression du logo
- Exigence du noyau de ferrite
- Style d'emballage
- Exigence d'étiquette et de code-barres
- Exigence de durabilité mécanique
- Exigence de tests électriques
- Appareils de test de compatibilité
- Norme d'inspection de la production
Pour les câbles USB 3.0 Type-B, il est particulièrement important de vérifier les performances SuperSpeed avec l'hôte et l'équipement périphérique réels.
Un échantillon correctement conçu doit être testé pour :
- Insertion et retrait du connecteur
- Continuité des contacts
- Reconnaissance de l'appareil
- Stabilité du transfert de données
- Cohérence de la vitesse de transfert
- Stabilité de puissance
- Intégrité du signal
- Performances à haute température
- Résistance à la flexion
- Fiabilité anti-traction
- Compatibilité avec les hubs USB et les systèmes d'accueil
Un câble qui réussit les tests de continuité de base peut toujours échouer lors d'un transfert à grande vitesse. Par conséquent, les tests pratiques des appareils restent importants pour les programmes de câbles USB 3.0 Type-B.
La comparaison entre l’USB 2.0 Type B et l’USB 3.0 Type B se résume aux performances, à la conception des connecteurs et à la compatibilité.

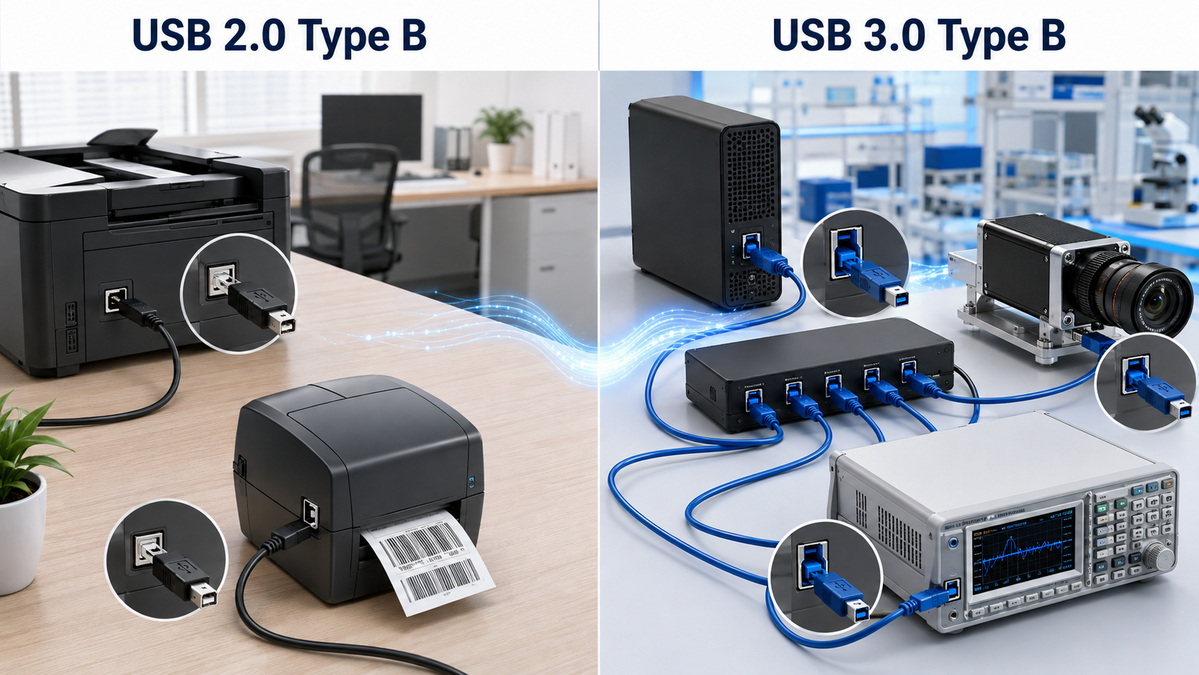

L'USB 2.0 Type-B est une solution éprouvée pour les imprimantes, les scanners, les périphériques existants, les appareils à faible bande passante et les équipements de communication industriels standard. Il prend en charge jusqu'à 480 Mbps et fournit jusqu'à 500 mA de courant de bus standard.
L'USB 3.0 Type-B est conçu pour un transfert de données plus rapide, une puissance de bus de base plus élevée et des applications périphériques avancées. Il prend en charge jusqu'à 5 Gbit/s, utilise neuf contacts et est couramment utilisé sur les périphériques de stockage externes, les hubs USB, les scanners professionnels, les équipements d'imagerie et les systèmes gourmands en données.
Le point de compatibilité le plus important est qu'un câble USB 2.0 Type-B peut se connecter à un port USB 3.0 Type-B, mais il fonctionnera à la vitesse USB 2.0. Un câble USB 3.0 Type-B ne peut pas se connecter à un port USB 2.0 Type-B en raison de la conception de son connecteur plus grand.
Pour les marques de câbles, les grossistes et les fabricants d'équipements, la sélection de la structure de câble, du format de connecteur, de la longueur, du blindage et des normes de qualité appropriées permet de réduire les risques techniques et de créer un produit fini plus fiable.
La principale différence réside dans la vitesse et la construction des connecteurs. L'USB 2.0 Type-B prend en charge jusqu'à 480 Mbps et utilise quatre contacts. L'USB 3.0 Type-B prend en charge jusqu'à 5 Gbit/s et utilise neuf contacts, y compris des contacts supplémentaires pour le transfert de données SuperSpeed.
Oui. Un câble USB 2.0 Type-B peut s'insérer dans un port de périphérique USB 3.0 Type-B. Cependant, la connexion fonctionnera à la vitesse USB 2.0 plutôt qu’à la vitesse USB 3.0.
Non. Une prise USB 3.0 Type-B est plus grande car elle comprend une section supérieure supplémentaire pour les contacts SuperSpeed. Il ne peut pas physiquement s’insérer dans un port USB 2.0 Type-B standard.
L'USB 3.0 Type-B comprend des contacts de données supplémentaires et des chemins de transmission et de réception séparés. Cela permet une communication de données bidirectionnelle simultanée et fournit une bande passante beaucoup plus élevée que l'USB 2.0.
Il peut être utilisé si l'imprimante dispose d'un port USB 3.0 Type-B. Cependant, de nombreuses imprimantes standard utilisent l'USB 2.0 Type-B car les tâches d'impression ne nécessitent généralement pas de transfert de données SuperSpeed.
Cela peut se produire lorsque l'appareil est connecté avec un câble USB 2.0, un port d'ordinateur USB 2.0, un hub USB 2.0 ou un autre composant ne prenant pas en charge l'USB 3.0. La connexion fonctionnera à la vitesse prise en charge par la partie la plus lente du système.
Un connecteur USB 3.0 Type-B est plus grand qu’un connecteur USB 2.0 Type-B. Il possède une section supérieure élargie et des contacts internes supplémentaires. Certains produits USB 3.0 utilisent des inserts en plastique bleu, mais la couleur du connecteur ne doit pas être utilisée seule comme seule méthode d'identification.
Une spécification détaillée doit inclure la version USB, les types de connecteurs, la longueur du câble, le calibre du fil, le blindage, le matériau de la gaine, la couleur, la conception du moulage, l'impression du logo, l'emballage, les exigences de test et l'environnement d'application prévu.
1. [USB 2.0 Type B et USB 3.0 Type B : quelles sont les différences ? — Câbles FY ]
2. [L'histoire des normes USB de 1.0 à USB4 - Same Sky ]
3. [USB 2.0 et USB 3.0 : principales différences – Anker ]
4. [Guide du connecteur USB Type-B — Newnex ]
5. [Brochage USB 3.0 Type-B — Logiciel AGG ]
6. [Utilisations et compatibilité du connecteur USB Type-B — Lifewire ]
