Is RS‑485 hetzelfde als USB? Nee — RS‑485 en USB zijn verschillende communicatiestandaarden met verschillende elektrische lagen, connectortypen, prestatiekenmerken en gebruiksscenario's; Het begrijpen van deze verschillen is essentieel bij het selecteren kabels of het ontwerpen van interfaces voor industriële, automatiserings- en embedded systemen. (Primair trefwoord: Is RS-485 hetzelfde als USB?; gerelateerde long-tail trefwoorden zijn inbegrepen: RS-485 versus USB, RS485-kabel versus USB-kabel, RS-485-bedrading, RS-485 voor industriële communicatie.)
- RS-485 is een fysieke laag (elektrische) standaard voor gebalanceerde differentiële signalering die vaak wordt gebruikt in industriële netwerken (half-duplex en multi-drop).
- USB (Universal Serial Bus) is een gelaagde standaard (fysiek, link en protocol) die primair is ontworpen voor point-to-point connectiviteit van randapparatuur, met gedefinieerde host-/apparaatrollen en stroomvoorziening.
- RS-485 maakt gebruik van getwiste differentiële signalen (A/B) en is vaak afhankelijk van DB9, klemmenblokken of Phoenix-connectoren; USB maakt gebruik van gestandaardiseerde platte connectoren (Type-A, Type-B, Micro, Mini, Type-C).
Deze verschillen betekenen dat RS-485 multi-drop topologieën en lange afstanden ondersteunt, terwijl USB plug-and-play host-centrische verbindingen ondersteunt en eenvoudiger te gebruiken is in consumentenapparaten.

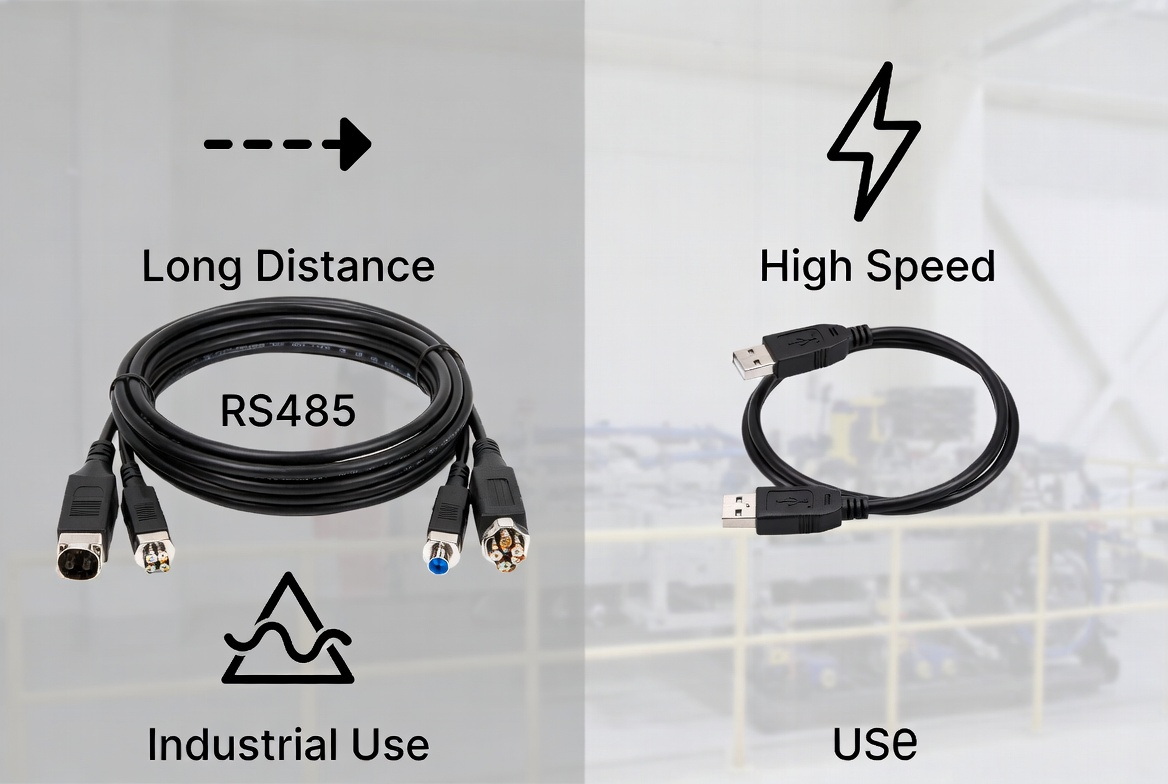

- Afstand: RS-485 kan betrouwbaar communiceren tot 1200 meter (4000 ft) bij lagere snelheden, dankzij differentiële signalering en hoge ruisimmuniteit. USB is doorgaans beperkt tot 5 meter voor volledige snelheid zonder actieve repeaters (passieve kabels hebben korte lengtelimieten).
- Snelheid: USB ondersteunt hoge snelheden (USB 2.0: tot 480 Mbps; USB 3.x: meerdere Gbps) over korte afstanden; Typische RS-485-toepassingssnelheden variëren van 9,6 kbps tot enkele Mbps, afhankelijk van de kabel en de transceiver, waarbij hogere snelheden kortere verbindingen vereisen.
- Ruisimmuniteit: het differentiële paar van RS-485 is bestand tegen common-mode-ruis — ideaal voor industriële omgevingen met elektrische ruis. USB kan gevoelig zijn voor EMI tijdens lange, niet-afgeschermde runs, tenzij het zorgvuldig wordt afgeschermd of actieve extenders worden gebruikt.
Praktische tip: kies RS-485 voor industriële verbindingen met meerdere knooppunten over lange afstand; kies USB voor snelle host-randapparatuurverbindingen met een kort bereik.
- RS-485 (vaak gebruikt met Modbus RTU, Profibus-slavevarianten en aangepaste protocollen) ondersteunt multi-drop-bussen waarbij veel apparaten hetzelfde paar delen (meestal maximaal 32 transceivers per segment zonder repeaters). Netwerkbeheer vereist adressering en busarbitrage.
- USB is host-centrisch en gebruikt een gelaagde stertopologie via hubs; apparaten worden door de host geïnventariseerd en kunnen niet hetzelfde fysieke paar delen als RS-485.
Ontwerpimplicaties: voor sensornetwerken of veldbusinstallaties met meerdere knooppunten is RS-485 de logische keuze; voor het aansluiten van toetsenborden, camera's of opslag op een pc is USB de juiste standaard.
- Gebruik een twisted pair-kabel met de juiste karakteristieke impedantie voor RS-485; Shielded Twisted Pair (STP) wordt aanbevolen in omgevingen met hoge EMI.

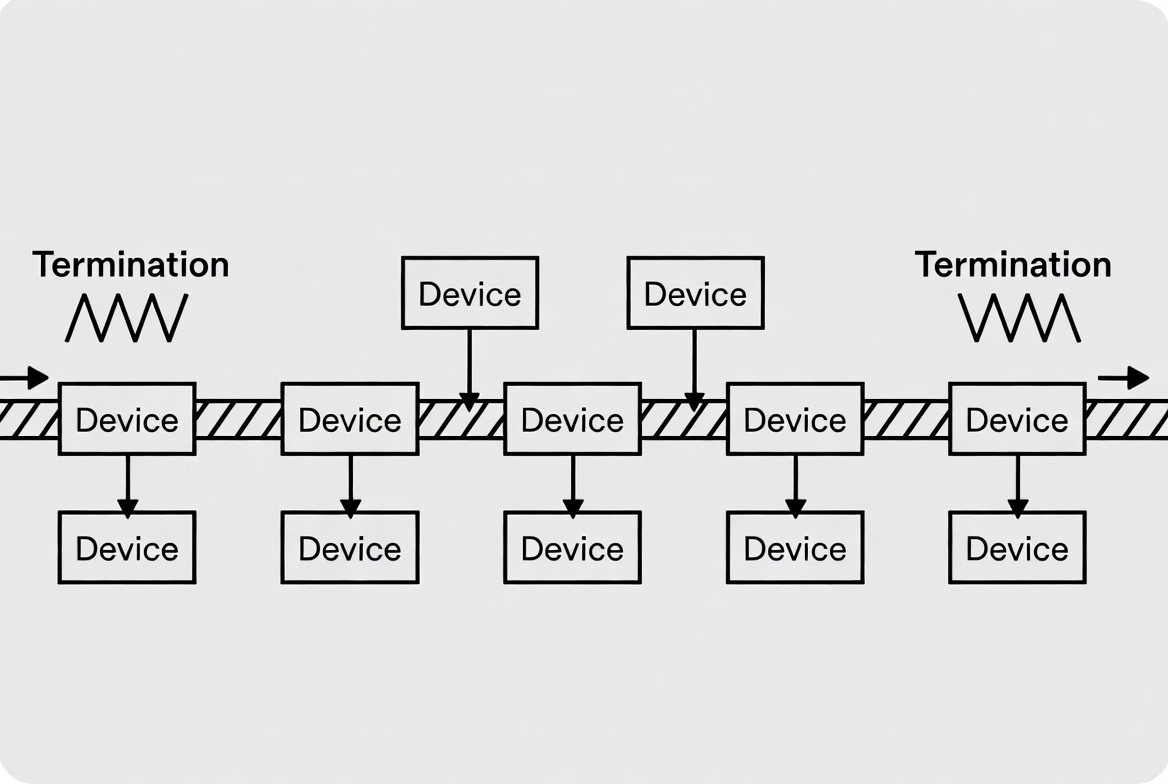

- Plaats afsluitweerstanden van 120 ohm aan beide uiteinden van een lang RS-485-segment om reflecties te voorkomen; overweeg voorspanningsweerstanden (failsafe) om een gedefinieerde inactieve status van de bus te garanderen.
- Zorg ervoor dat de kabel in serie wordt geschakeld (lineaire bus); vermijd stompjes; als dit onvermijdelijk is, houd ze dan kort.
- Houd u bij USB aan de limieten voor de lengte van de USB-kabel, gebruik gecertificeerde USB-kabels voor snelle signalering en vermijd splitsing: gebruik actieve repeaters of verlengers voor langere afstanden.
Voorbeeld van een bedradingscontrolelijst voor RS-485-installatie: kies een STP-kabel, installeer een afsluiting aan de segmentuiteinden, voeg voorspanningsweerstanden toe aan de master, aard de kabelafscherming op één punt en test met een oscilloscoop of netwerkanalysator.

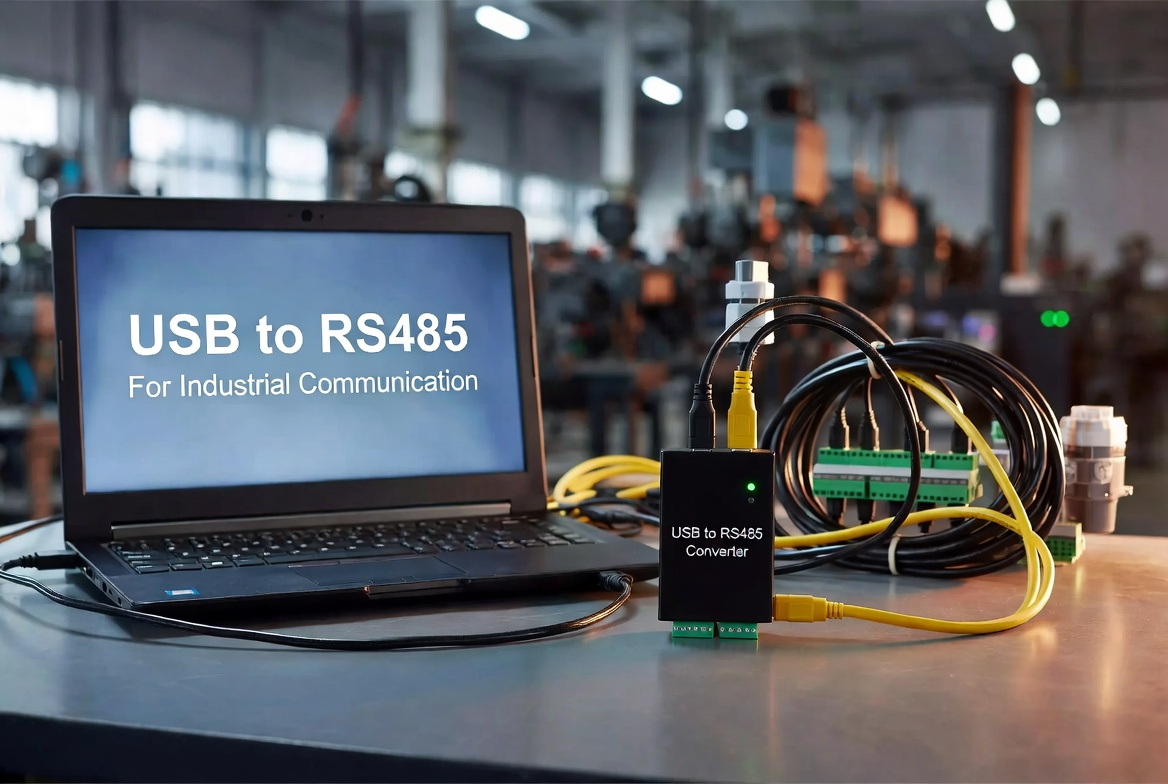

- Als u USB-connectiviteit met een RS-485-netwerk nodig hebt (bijvoorbeeld om veldapparatuur op een laptop aan te sluiten), gebruikt u een USB-naar-RS-485-converter (fysieke USB-laag aan de ene kant; RS-485-transceiver aan de andere kant) die de richtingscontrole voor half-duplexverbindingen afhandelt.
- Kies converters met robuuste stuurprogramma's voor uw besturingssysteem, ingebouwde isolatie indien nodig, en de juiste bescherming tegen overspanning/transiënten voor industriële omgevingen.
- Overweeg protocolgateways die Modbus RTU via RS-485 vertalen naar Modbus TCP via Ethernet of naar USB-gebaseerde bridge-oplossingen wanneer systeemintegratie protocoltranscodering vereist.
Kooptip: vraag datasheets aan met driverondersteuning, isolatiewaarden en ESD/surge-specificaties.
- Gebouwautomatisering: RS-485 met Modbus RTU voor HVAC-controllers en energiemeters vanwege lange runs en multi-node-mogelijkheden.
- Industriële sensoren en PLC's: RS-485 voor robuuste, geluidstolerante veldverbindingen tussen machinelijnen.
- Testen en meten: USB voor instrumenten in de buurt van een pc waarbij hoge doorvoer en plug-and-play voordelen zijn.
- OEM-productvoorbeeld: een PLC-rek dat RS-485 gebruikt om meerdere slimme meters over meerdere honderden meters te ondervragen, terwijl een lokale HMI USB gebruikt voor een aanraakpaneelverbinding.
In dit gedeelte worden praktische scenario's gegeven om specificatiekeuzes tijdens de inkoop of het productontwerp te begeleiden.
- Misvatting: 'USB en RS-485 zijn uitwisselbaar.' Dat is niet het geval. Een verkeerde combinatie kan leiden tot niet-communicatie of schade.
- Stappen voor probleemoplossing: controleer de polariteit en aansluitingen van de bedrading, gebruik de juiste aardingsmethoden, controleer de apparaatadressering en baudsnelheid, test de kabelintegriteit met een tijddomeinreflectometer (TDR) of continuïteitstester.
- Periodieke fouten wijzen vaak op ontbrekende aansluitingen, aardlussen of onjuiste afscherming; aanhoudend geen verbinding kan wijzen op stuurprogrammaproblemen aan de USB-zijde of onjuiste transceiverinstellingen op RS-485-apparaten.
- Voor RS-485: kies twisted-pair (24–18 AWG, afhankelijk van de lengte), afgeschermd in een luidruchtige omgeving, en met nominale temperatuur/flexibiliteit voor installatie. Geef de karakteristieke impedantie (doorgaans 120 ohm) op bij het bestellen van op maat gemaakte kabels.
- Voor USB: gebruik gecertificeerde USB Type-C/Type-A-kabels met afscherming en soepele geleiders voor flexibele kabellengtes; vraag voor lange afstanden om actieve of glasvezel USB-extenders.
- Bestel monsters: vraag voor OEM-projecten prototypes in kleine volumes aan om de signaalintegriteit, mechanische pasvorm en milieuclassificaties te valideren.
- Kop: bevat het primaire trefwoord en is geformuleerd als een vraag die aansluit bij de intentie van de gebruiker.
- Subkoppen (H2/H3): zijn kort, informatief en bevatten secundaire trefwoorden (RS-485 versus USB, RS-485-bedrading, USB-kabellengte).
- Leesbaarheid: korte alinea's, vetgedrukte sleuteltermen, genummerde lijsten voor procedures en een bedradingscontrolelijst om de scanbaarheid voor ingenieurs en inkoopmanagers te verbeteren.
Voorgestelde afbeeldingen: voeg een vergelijkingstabel met specificaties toe, bedradingsschema's voor afsluiting en voorspanning, foto's van RS-485-aansluitblokken en USB-connectoren, plus een stroomdiagram dat laat zien wanneer u RS-485 versus USB moet kiezen. In de sectie 'Elektrische bedrading' moet een gelabeld bedradingsschema worden ingevoegd en in de sectie 'Gebruiksscenario's' moet een infographic met gebruiksvoorbeelden worden geplaatst.
Voor op maat gemaakte RS-485- of USB-kabels (voorbeelduitvoeringen, OEM-bulkprijzen en op maat gemaakte connector-pinouts) kunt u contact opnemen met Shenzhen Otechkabel Electronic Co., Ltd om een datasheet en een offerte voor een prototype aan te vragen. Zorg voor een prominente knop in de buurt van deze sectie: 'Vraag monster en offerte aan — Industriële RS‑485/USB-kabels.'
A: Nee – USB maakt gebruik van host-centric topologie en vereist hubs voor meerdere apparaten, terwijl RS-485 multi-drop op een enkele twisted pair-bus ondersteunt.
A: Ja – afgeschermd of niet-afgeschermd getwist paar (CAT5/6) wordt doorgaans gebruikt voor RS-485, maar zorg ervoor dat de impedantie overeenkomt en houd rekening met aarding van de afscherming in luidruchtige omgevingen.
A: Voor korte afstanden van minder dan een paar meter is beëindiging mogelijk niet vereist; Voor stabiliteit en toekomstbestendigheid wordt het toevoegen van afsluitingen aan beide uiteinden echter aanbevolen voor langere of hogesnelheidsverbindingen.
A: Gebruik een USB-naar-RS-485-converter of -adapter met de juiste driver, isolatie en richtingscontrole voor half-duplexcommunicatie.
A: RS-485 heeft over het algemeen de voorkeur voor industriële automatisering vanwege het grotere bereik, ondersteuning voor meerdere knooppunten en ruisimmuniteit; USB is geschikt voor randapparatuurverbindingen met een kort bereik en hoge bandbreedte.
