Bij het selecteren van een PROFINET-kabel , de belangrijkste vraag is niet alleen 'Welk type is goedkoper?' maar 'Welk kabeltype is geschikt voor de beweging, trillingen en installatieomgeving van mijn toepassing?' PROFINET-kabel Type A, Type B en Type C zijn ontworpen voor verschillende mechanische omstandigheden, en het kiezen van de verkeerde kan leiden tot signaalinstabiliteit, voortijdige slijtage en onnodige onderhoudskosten. [pcm-kabel ]
Voor ingenieurs, systeemintegrators en industriële kopers is het begrijpen van deze kabeltypen essentieel voor het bouwen van betrouwbare industriële Ethernet-systemen die consistent presteren in echte productieomgevingen. [ingenieursdienst ]
PROFINET-kabeltypen zijn gedefinieerd om te voldoen aan verschillende niveaus van installatiestress, van vaste kastbedrading tot continue beweging in robotsystemen. De belangrijkste verschillen liggen in de geleiderstructuur, flexibiliteit, mantelmateriaal en mechanisch uithoudingsvermogen. [ons.profinet ]
In eenvoudige bewoordingen:
- Type A is voor vaste installatie.
- Type B is voor beperkte beweging of trillingen.
- Type C is voor continu buigen en dynamisch gebruik. [producten.lappgroup ]

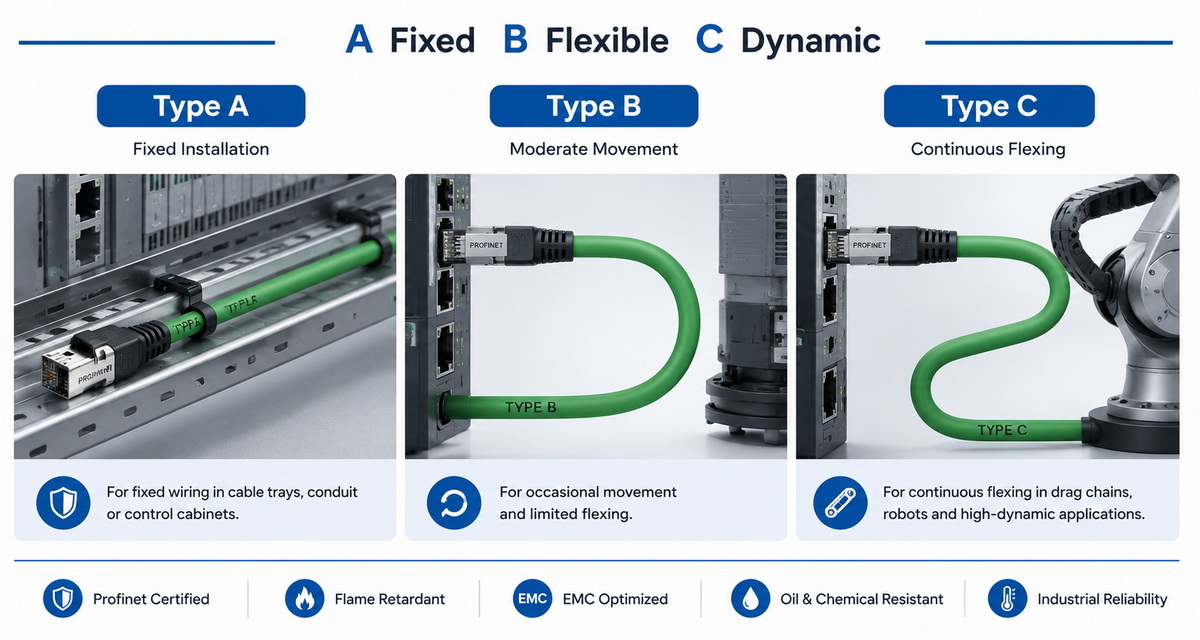

| Kenmerk | Type A | Type B | Type C |
|---|---|---|---|
| Installatie | Vast | Af en toe beweging | Continu buigen |
| Geleider | Massief koper | Gestrand koper | Fijndradige koper |
| Flexibiliteit | Laag | Medium | Hoog |
| Mechanische sterkte | Standaard | Versterkt | Maximaal |
| Typisch jasje | PVC, FRNC of TPU | PUR of TPU | TPU, TPE of PUR met drag-chain-rating |
| Gemeenschappelijk gebruik | Kasten, dienbladen, vaste schakels | Semi-mobiele apparatuur | Robotica, kabelkettingen, bewegende machines |
Deze tabel toont de belangrijkste technische logica achter de drie PROFINET-kabelcategorieën: hoe meer beweging de kabel moet overleven, hoe flexibeler en mechanisch robuuster de constructie wordt. [ik-com ]
PROFINET Type A-kabel is ontworpen voor stationaire toepassingen waarbij de kabel tijdens normaal gebruik niet beweegt. Het maakt doorgaans gebruik van massieve koperen geleiders, die stabiele elektrische prestaties bieden en geschikt zijn voor starre routering in schakelkasten, kabelgoten en aan de muur gemonteerde systemen. [pcm-kabel ]
Dit type is meestal de meest kosteneffectieve keuze omdat het is geoptimaliseerd voor statische omgevingen in plaats van herhaaldelijk buigen. In de praktijk wordt Type A vaak gebruikt voor PLC-naar-schakelaarverbindingen, kastbedrading en andere permanente installaties waarbij betrouwbaarheid belangrijker is dan flexibiliteit. [pcm-kabel ]
Beste voor:
- Schakelkasten.
- Vaste industriële Ethernet-runs.
- PLC- en schakelinterconnecties.
- Kabelgeleiding aan de muur of op een lade.
PROFINET Type B-kabel is gebouwd voor toepassingen die af en toe beweging, trillingen of matige mechanische belasting ervaren. Vergeleken met Type A maakt het gebruik van gestrande geleiders en een flexibelere ommanteling, wat de weerstand tegen buiging en installatiespanning verbetert. [ons.profinet ]
Dit maakt Type B een praktische middenwegoptie voor veel fabrieksomgevingen. Het wordt vaak geselecteerd voor sensor- en actuatorverbindingen, werktuigmachines met beperkte beweging en industriële systemen waarbij de kabel herhaalde handelingen of lichte bewegingen moet verwerken zonder volledig dynamisch te zijn. [ons.profinet ]
Beste voor:
- Semi-flexibele machinebedrading.
- Sensoren en actuatoren.
- Apparatuur blootgesteld aan trillingen.
- Beweging over korte afstanden met beperkte buigcycli.
PROFINET Type C-kabel is de meest robuuste categorie voor veeleisende bewegingstoepassingen. Het is ontworpen voor continu buigen, zoals in sleepkettingen, robotarmen, portalen en geautomatiseerde apparatuur die de kabel gedurende zijn hele levensduur herhaaldelijk buigt. [ik-com ]
Om die omgeving te weerstaan, maakt Type C gebruik van extra fijndradige geleiders en zeer duurzame mantels zoals TPU, TPE of PUR met drag-chain-rating. Het resultaat is een kabel die is ontworpen om hoge buigcycli te overleven en tegelijkertijd stabiele transmissieprestaties in dynamische installaties te behouden. [ik-com ]
Beste voor:
- Robotsystemen.
- Kabeldragers en sleepkettingen.
- Bewegende machineonderdelen.
- Hoogcyclische automatiseringsapparatuur.

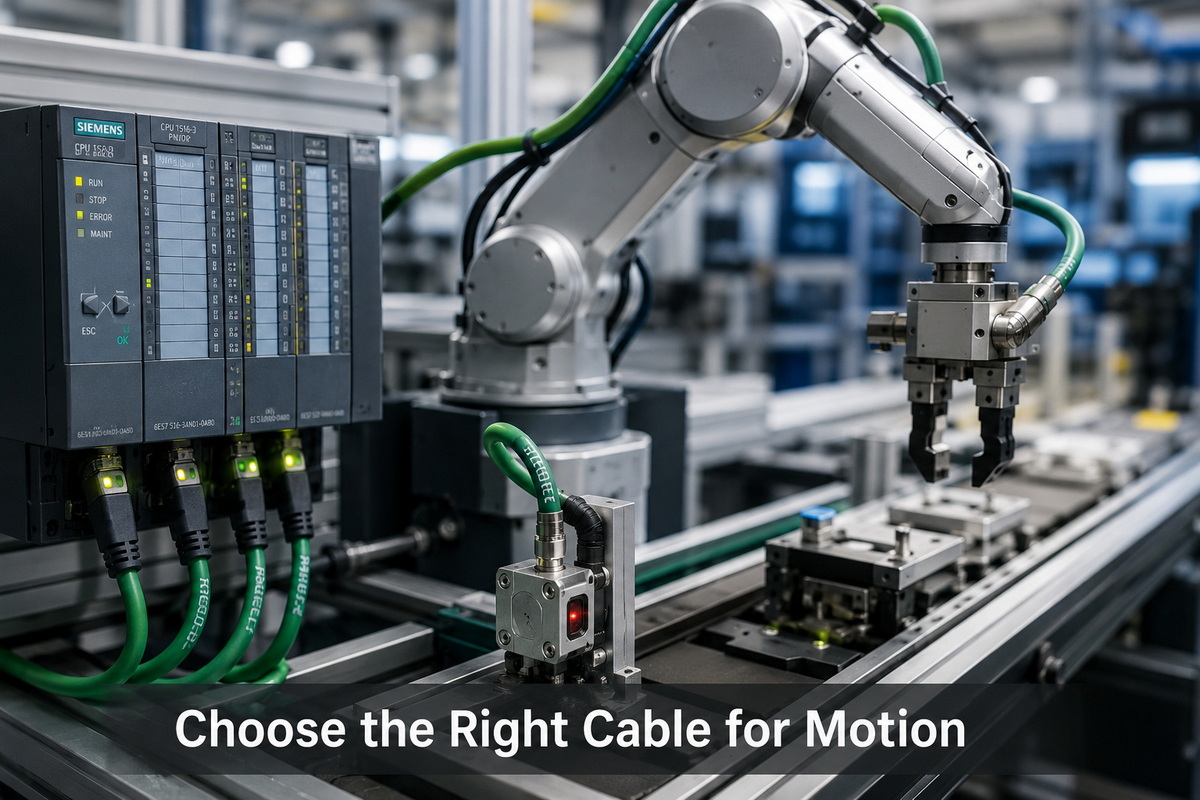

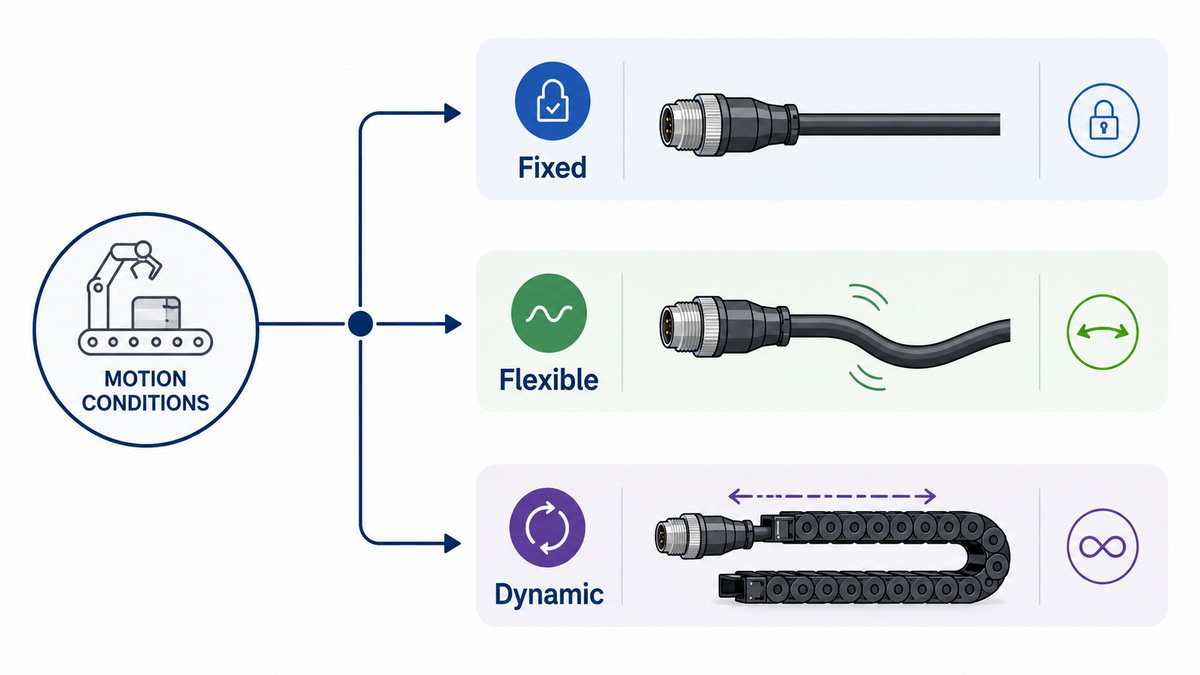

De juiste PROFINET-kabelkeuze hangt af van beweging, trillingen, temperatuurblootstelling en installatiemethode . Als de kabel vast blijft zitten, is Type A meestal voldoende. Als de omgeving intermitterende bewegingen of trillingen bevat, biedt Type B een betere balans tussen kosten en duurzaamheid. Als de kabel continu beweegt, is Type C de veiligere keuze voor de lange termijn. [producten.lappgroup ]
Een praktische selectiechecklist:
1. Bepaal of de kabel vast of bewegend is.
2. Schat hoe vaak hij buigt.
3. Controleer of trillingen constant of incidenteel zijn.
4. Controleer of het materiaal van de jas compatibel is met olie, slijtage of industriële chemicaliën.
5. Stem het kabeltype af op de levenscyclus van de machine, en niet alleen op het installatiebudget.
Als u een kabel kiest die uitsluitend op de prijs is gebaseerd, kan dit later verborgen kosten met zich meebrengen, zoals uitvaltijd, herbewerking en vervangingsarbeid. [ingenieursdienst ]
Kabeltype gaat niet alleen over flexibiliteit. De buitenmantel heeft ook invloed op de slijtvastheid, oliebestendigheid, temperatuurprestaties en duurzaamheid op lange termijn. PROFINET-kabelontwerpen gebruiken gewoonlijk materialen zoals PVC, PUR, TPU, FRNC en TPE, afhankelijk van de installatieomgeving. [producten.lappgroup ]
In industriële omgevingen bepaalt de mantel vaak of een kabel de echte productieomstandigheden overleeft. Een sleepkettingtoepassing met een slechte keuze van de mantel kan bijvoorbeeld veel eerder mislukken dan verwacht, zelfs als de geleiders zelf correct zijn gespecificeerd. [ik-com ]
Een veel voorkomende aankoopfout is het kiezen van de verkeerde kabelcategorie op basis van uiterlijk en niet op basis van de staat waarin ze werken. Een kabel ziet er misschien 'zwaar' uit, maar als hij niet is ontworpen voor herhaalde bewegingen, kunnen de interne geleiderstructuur en de mantel nog steeds bezwijken onder spanning. [pcm-kabel ]
Vanuit een OEM-productieperspectief moeten kopers verzoeken om:
- Het exacte toepassingsscenario.
- Benodigde buigcycli.
- Kabelgeleidingsmethode.
- Omgevingsblootstellingsomstandigheden.
- Certificeringsvereisten zoals CE, RoHS, FCC, REACH, UL of klantspecifieke nalevingsbehoeften. [cnotechkabel ]
Dit vermindert het risico op niet-overeenkomende specificaties en zorgt ervoor dat de uiteindelijke kabel presteert zoals verwacht in het systeem van de eindgebruiker. [cnotechkabel ]
Voor B2B-kopers is de kabelselectie slechts een deel van het verhaal. De capaciteit van de leverancier is ook van belang, vooral wanneer het project stabiele kwaliteit, aangepaste specificaties en herhaalbare productie vereist. Shenzhen Otechkabel Electronic Co., Ltd. positioneert zichzelf als een professionele kabelfabrikant met jarenlange ervaring in USB, VGA, HDMI, DVI, SATA en aanverwante kabelproductie, samen met OEM/ODM-ondersteuning en strikte procescontrole. [cnotechkabel ]
Voor internationale kopers betekent dit dat de leverancier het volgende moet kunnen ondersteunen:
- Aangepaste kabelstructuren.
- Stabiele massaproductie.
- Nalevingsdocumentatie.
- Maatwerk van verpakking en etikettering.
- Leveringsconsistentie op lange termijn. [otechkabel.en.alibaba ]
Een goede kabelkeuze kan nog steeds ondermaats presteren als de installatie slecht is. Om PROFINET-prestaties en levensduur te beschermen:
- Vermijd strak buigen buiten de nominale minimale buigradius van de kabel.
- Scheid signaalkabels van hoogfrequente hoogspanningslijnen.
- Gebruik de juiste kabelondersteuning bij bewegende toepassingen.
- Vermijd draaien of strekken tijdens de installatie.
- Inspecteer connectoren en trekontlastingspunten tijdens de inbedrijfstelling.
Deze stappen helpen de signaalintegriteit te behouden en slijtage te verminderen in zowel statische als dynamische toepassingen. [ingenieursdienst ]
PROFINET Type A-, Type B- en Type C-kabels zijn niet uitwisselbaar. Ze zijn allemaal ontworpen voor een andere mechanische omgeving, en de beste keuze hangt af van het feit of uw toepassing vast, redelijk flexibel of continu in beweging is. [ons.profinet ]
Voor OEM-kopers, distributeurs en industriële integrators is de slimste aanpak om de kabelstructuur af te stemmen op de werkelijke bedrijfsomstandigheden en vervolgens het mantelmateriaal, de certificeringen en de capaciteiten van de leverancier te bevestigen vóór de aankoop. [cnotechkabel ]
Als u op maat gemaakte PROFINET-kabels nodig heeft of OEM/ODM-kabeloplossingen voor industrieel gebruik wilt aanschaffen, werk dan samen met een fabrikant die materiaalselectie, stabiele productie en nalevingsgericht maatwerk kan ondersteunen. Shenzhen Otechkabel Electronic Co., Ltd. kan worden gepositioneerd als een responsieve productiepartner voor wereldwijde kopers. [cnotechkabel ]
Type A is voor vaste installaties, Type B is voor beperkte beweging of trillingen, en Type C is voor continu buigende en dynamische toepassingen. [pcm-kabel ]
Het wordt niet aanbevolen voor het verplaatsen van machines, omdat Type A is ontworpen voor statische omgevingen en sneller kan verslijten bij herhaaldelijk buigen. [pcm-kabel ]
Nee. Type C is uitstekend geschikt voor toepassingen waarbij veel beweging nodig is, maar kan voor vaste bedrading onnodig en duurder zijn. [producten.lappgroup ]
Type C heeft de voorkeur omdat het is ontworpen voor continu buigen en een hoog mechanisch uithoudingsvermogen. [ik-com ]
De jas heeft invloed op de slijtvastheid, oliebestendigheid, flexibiliteit en duurzaamheid, die van cruciaal belang zijn in industriële omgevingen. [producten.lappgroup ]
