A USB-C E-Marker Chip to kompaktowy element elektroniczny wbudowany w złącze kabla USB-C. Jego zadaniem jest identyfikacja mocy, prądu, danych i możliwości funkcjonalnych kabla podłączonych urządzeń.
W przypadku podstawowego kabla do ładowania telefonu znacznik E-Marker może nie być konieczny. W przypadku ładowania laptopów o większej mocy, ładowania przez USB-C 240 W, szybkiego przechowywania danych, stacji dokujących i profesjonalnych wyświetlaczy, może to stanowić istotną część niezawodnej konstrukcji kabla.
W przypadku marek kabli, hurtowników i producentów urządzeń zrozumienie technologii E-Marker pomaga zapobiegać niejasnym specyfikacjom, problemom ze zgodnością i wprowadzającym w błąd twierdzeniom o produktach.

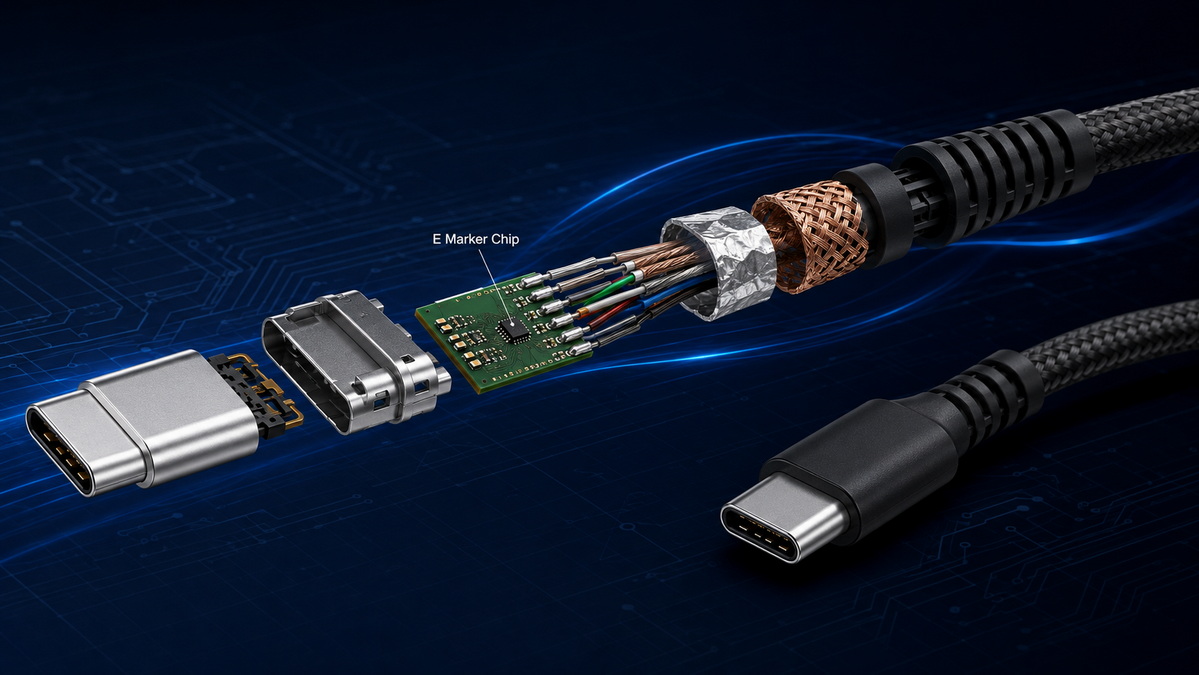

E-Marker oznacza kabel oznakowany elektronicznie . Jest to układ scalony umieszczony wewnątrz jednego lub obu złączy kabla USB-C.
Po podłączeniu ładowarki, laptopa, stacji dokującej, monitora, telefonu lub innego urządzenia USB-C, urządzenie może komunikować się z E-Markerem na kablu. Układ zgłasza zaprojektowaną wydajność kabla, zanim zostanie włączona praca z większą mocą lub wydajnością.
W zależności od typu kabla, E-Marker może identyfikować:
- Maksymalny prąd, taki jak 3A lub 5A
- Obsługiwany zakres mocy ładowania
- Możliwość napięcia
- Pasywna lub aktywna konstrukcja kabla
- Możliwość przesyłania danych
- Długość kabla i charakterystyka związana z sygnałem
- USB4 lub inna zaawansowana charakterystyka kabla
- Dane identyfikacyjne producenta i produktu
Kluczowa kwestia jest prosta: kształt złącza USB-C nie mówi użytkownikowi wszystkiego o kablu.
Dwa kable USB-C na USB-C mogą wyglądać niemal identycznie. Można obsługiwać tylko ładowanie 60 W i przesyłanie danych przez USB 2.0. Inny może obsługiwać ładowanie o mocy 240 W, szybki transfer danych lub zaawansowane aplikacje dokujące. E-Marker pomaga podłączonym urządzeniom rozpoznać różnicę.

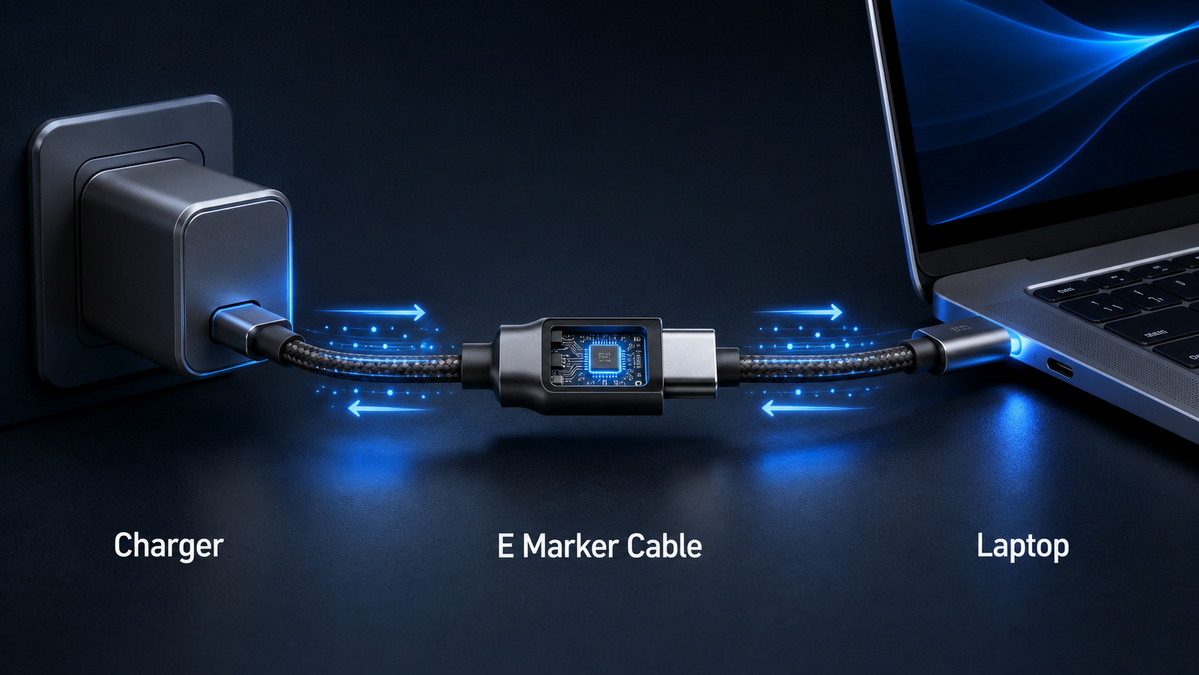

Połączenie USB-C rozpoczyna się od komunikacji pomiędzy podłączonymi urządzeniami. W przypadku odpowiedniego projektu kabla jedno urządzenie zapewnia zasilanie VCONN przez złącze USB-C w celu obsługi wewnętrznej elektroniki kabla.
Następnie chip E-Marker przekazuje deklarowaną charakterystykę kabla. Pomaga to systemowi określić, czy kabel może obsługiwać żądany poziom mocy lub tryb danych.
Wyobraźmy sobie na przykład laptopa podłączonego do ładowarki USB-C o dużej mocy:
1. Ładowarka, laptop i kabel nawiązują połączenie.
2. System identyfikuje możliwości kabla.
3. Kabel informuje, czy obsługuje prąd 3A, 5A lub konstrukcję o rozszerzonym zakresie mocy.
4. Ładowarka i laptop negocjują odpowiedni profil ładowania.
5. Dostarczona moc pozostaje ograniczona możliwościami ładowarki, kabla i urządzenia.
Dzięki temu procesowi ładowarka nie zakłada, że każdy kabel USB-C może bezpiecznie przenosić ten sam prąd.
E-Marker może pomóc podłączonym urządzeniom:
- Określ, czy kabel obsługuje prąd 5A.
- Rozpoznaj kabel przeznaczony do ładowania USB-C o większej mocy.
- Rozróżniać niektóre konstrukcje kabli pasywnych i aktywnych.
- Przekazywanie informacji istotnych dla zaawansowanych aplikacji danych.
- Obsługa kontrolowanej negocjacji mocy w kompatybilnych systemach USB-C.
E-Marker jest ważny, ale nie stanowi pełnej gwarancji jakości.
Nie może samodzielnie zapewnić:
- Prawidłowa średnica drutu i jakość przewodu.
- Niski spadek napięcia na wymaganej długości kabla.
- Stabilna, szybka transmisja danych.
- Kompatybilność wideo z każdym urządzeniem USB-C.
- Niezawodne lutowanie złączy i odciążenie.
- Prawidłowe ekranowanie i działanie elektromagnetyczne.
- Uczciwe etykietowanie produktów.
- Ogólne bezpieczeństwo i trwałość.
Niezawodny kabel USB-C wymaga odpowiedniego chipa, struktury przewodnika, konstrukcji złącza, ekranowania, materiałów, procesu montażu i procesu kontroli jakości.
Kabel E-Marker jest najważniejszy, gdy aplikacja USB-C wymaga wyższego prądu, większej mocy ładowania, szybszej transmisji danych lub bardziej zaawansowanej konstrukcji kabla.
Standardowe kable USB-C zwykle obsługują prąd do 3 A. Przy napięciu 20 V i 3 A zapewnia to moc ładowania do 60 W.
Kiedy kabel jest zaprojektowany do przenoszenia prądu 5 A, potrzebuje znacznika E, aby zidentyfikować wyższą zdolność prądową. Przy napięciu 20 V i 5 A kabel może wytrzymać do 100 W w odpowiednim systemie ładowania.
Dzięki temu kable 5A wyposażone w E-Marker nadają się do wielu zastosowań związanych z ładowaniem laptopów, w tym urządzeń wymagających:
- Ładowanie 65 W
- Ładowanie 87 W
- Ładowanie 90 W
- Ładowanie 96 W
- Ładowanie 100 W
Kabel 3A może nadal ładować laptopa o mocy 65 W, ale może ograniczyć dostępną moc ładowania. Urządzenie może ładować się wolniej, utrzymywać poziom naładowania baterii tylko przy intensywnym użytkowaniu lub wyświetlać powiadomienie o niskim poborze mocy.
Ładowanie przez USB-C może teraz sięgać nawet 240 W w systemach zaprojektowanych dla USB Power Delivery 3.1 Extended Power Range.
Te konstrukcje kabli o większej mocy wykorzystują maksymalny prąd 5 A, obsługując jednocześnie profile o wyższym napięciu. Są stosowane w niektórych laptopach, stacjach roboczych, urządzeniach do gier, wyświetlaczach i innym sprzęcie o dużej mocy, które mogą korzystać z jednego połączenia zasilania USB-C.
Kabel o mocy 240 W powinien być wyraźnie zaprojektowany i przetestowany pod kątem zamierzonego zastosowania. Specyfikacja produktu powinna określać moc znamionową, obsługiwany zakres napięcia, długość kabla i zgodność protokołu ładowania.
Kabel oznaczony jako „240 W” nie oznacza automatycznie, że każde urządzenie otrzyma moc 240 W. Rzeczywista moc ładowania jest określana na podstawie najniższej obsługiwanej wydajności spośród:
- Ładowarka USB-C
- Kabel USB-C
- Podłączone urządzenie
- Obsługiwany profil zasilania
- Warunki pracy systemu
Kable USB-C mogą obsługiwać bardzo różne prędkości przesyłania danych. Niektóre są przeznaczone wyłącznie do przesyłania danych USB 2.0 z szybkością do 480 Mb/s. Inne są zbudowane z myślą o wydajności 5 Gb/s, 10 Gb/s, 20 Gb/s lub USB4.
Projekty kabli o większej prędkości wymagają bardziej wymagających parametrów sygnału. Mogą wykorzystywać odpowiednio dobrane przewodniki, ekranowanie, konstrukcje skrętki, kontrolę impedancji i zaawansowaną konstrukcję złączy. W odpowiednich projektach technologia E-Marker zapewnia podłączonym urządzeniom informacje identyfikacyjne kabla.
Zastosowania szybkich kabli E-Marker mogą obejmować:
- Zewnętrzne dyski półprzewodnikowe
- Stacje dokujące USB-C
- Akcesoria USB4
- Adaptery wyświetlaczy o wysokiej rozdzielczości
- Przechwytywanie urządzeń
- Profesjonalne kamery
- Urządzenia przemysłowe
- Mobilne stacje robocze intensywnie korzystające z danych
Kabel pasywny opiera się przede wszystkim na konstrukcji przewodnika fizycznego. Aktywny kabel zawiera dodatkową elektronikę obsługującą transmisję sygnału na większe odległości lub przy bardziej wymagających szybkościach transmisji danych.
Aktywne kable USB-C zwykle wymagają elektronicznej identyfikacji, ponieważ ich wewnętrzne obwody odgrywają bezpośrednią rolę w transmisji danych i działaniu kabla.
W przypadku dłuższych projektów o dużej szybkości długość kabla należy zawsze określić wcześniej. Kabel o długości 0,5 metra i kabel o długości 2 metrów mogą wymagać bardzo różnych rozwiązań konstrukcyjnych, nawet jeśli złącza i deklarowana prędkość transmisji danych wydają się podobne.
| Funkcja | Standardowy kabel USB-C | Kabel E-Marker USB-C |
|---|---|---|
| Typowa wydajność prądowa | Do 3A | Często 5A, w zależności od konstrukcji kabla |
| Typowa zdolność ładowania | Do 60 W przy 20 V/3 A | Do 100 W lub 240 W, w zależności od projektu |
| Możliwości danych | Często USB 2.0, ale różni się w zależności od konstrukcji | Może mieć zakres od USB 2.0 do USB4, w zależności od projektu |
| Odpowiednie zastosowania | Telefony, akcesoria, ładowanie małą mocą | Laptopy, ładowanie dużej mocy, stacje dokujące, pamięć masowa i zaawansowane urządzenia |
| Elektronika wewnętrzna | Może nie wymagać chipa identyfikacyjnego | Zawiera znacznik E w odpowiednich projektach kabli |
| Złożoność produktu | Stosunkowo proste | Wymaga bardziej szczegółowego wyboru i walidacji komponentów |
| Koncentracja na kupującym | Potwierdź limity ładowania i transmisji danych | Potwierdź ocenę chipa, konstrukcję kabla, wyniki testów i kompatybilność funkcjonalną |
Najważniejszą lekcją dotyczącą zaopatrzenia jest to, że obecność E-Markera nie jest tym samym, co całkowita wydajność kabla.
Na przykład kabel może być wyposażony w znacznik E i obsługiwać ładowanie z mocą 240 W, ale nadal zapewniać prędkość transmisji danych wyłącznie na poziomie USB 2.0. Inny kabel może obsługiwać szybki transfer danych, ale ma niższą wartość ładowania. Opakowanie produktu i strony produktu powinny oddzielnie przedstawiać specyfikacje zasilania i danych.
Jasna specyfikacja pomaga uniknąć sporów dotyczących jakości, problemów ze zgodnością i niepotrzebnych rewizji próbek.
Zamiast prosić o „wysokiej jakości kabel USB-C”, zdefiniuj rzeczywiste wymagania dotyczące produktu w wymiernych kategoriach.
Zacznij od zamierzonego scenariusza użycia.
Rozważ następujące pytania:
- Czy kabel służy głównie do ładowania, przesyłania danych, wideo, czy do wszystkich trzech?
- Z jakim urządzeniem będzie się łączyć?
- Z jaką mocą ładowarki będzie ona używana?
- Czy docelowy produkt wymaga ładowania o mocy 60 W, 100 W, 140 W lub 240 W?
- Czy potrzebuje USB 2.0, USB 3.2, USB4 lub innej możliwości transmisji danych?
- Czy będzie używany ze stacją dokującą lub wyświetlaczem zewnętrznym?
- Czy kabel musi być krótki i przenośny, czy długi i trwały?
- Czy jest przeznaczony do użytku domowego, biurowego, sprzedaży detalicznej, przemysłowej czy instalacyjnej?
Kabel używany z ładowarką do notebooka o mocy 65 W ma inne wymagania niż kabel używany do stacji roboczej o mocy 240 W, obudowy dysku SSD USB4 lub systemu dokującego z wieloma wyświetlaczami.
Nie łącz wszystkich możliwości produktu w jedno ogólne stwierdzenie, takie jak „kabel USB-C do szybkiego ładowania”.
Kompletne wymaganie powinno oddzielnie definiować każdy obszar wydajności.
| Specyfikacja Pozycja | Przykład Wymaganie |
|---|---|
| Konfiguracja złącza | USB-C na USB-C |
| Możliwość ładowania | Ładowanie 5A, 100W |
| Opcja o większej mocy | Konstrukcja 5A, 240W PD 3.1 EPR |
| Możliwości danych | USB 2.0, 5 Gb/s, 10 Gb/s, 20 Gb/s lub USB4 |
| Wymóg wideo | Brak roszczeń dotyczących wideo lub testowanej zgodności wyświetlacza/stacji dokującej |
| Długość kabla | 0,3 m, 0,5 m, 1 m, 1,5 m lub 2 m |
| Typ kabla | Pasywne lub aktywne |
| Materiał kurtki | Oplot z PVC, TPE, silikonu lub nylonu |
| Wykończenie złącza | Obudowa aluminiowa, stop cynku, plastikowa obudowa lub obróbka niestandardowa |
| Marka | Drukowane logo, logo laserowe, logo formowane lub niestandardowe opakowanie |
| Wymagania jakościowe | Testy elektryczne, kontrola wyglądu, testy zginania i identyfikowalność |
Ten format tworzy jaśniejszą podstawę do pobierania próbek, testowania, produkcji i komunikacji o produkcie.
Kabel nigdy nie powinien być oceniany wyłącznie na podstawie tego, czy zawiera chip E-Marker.

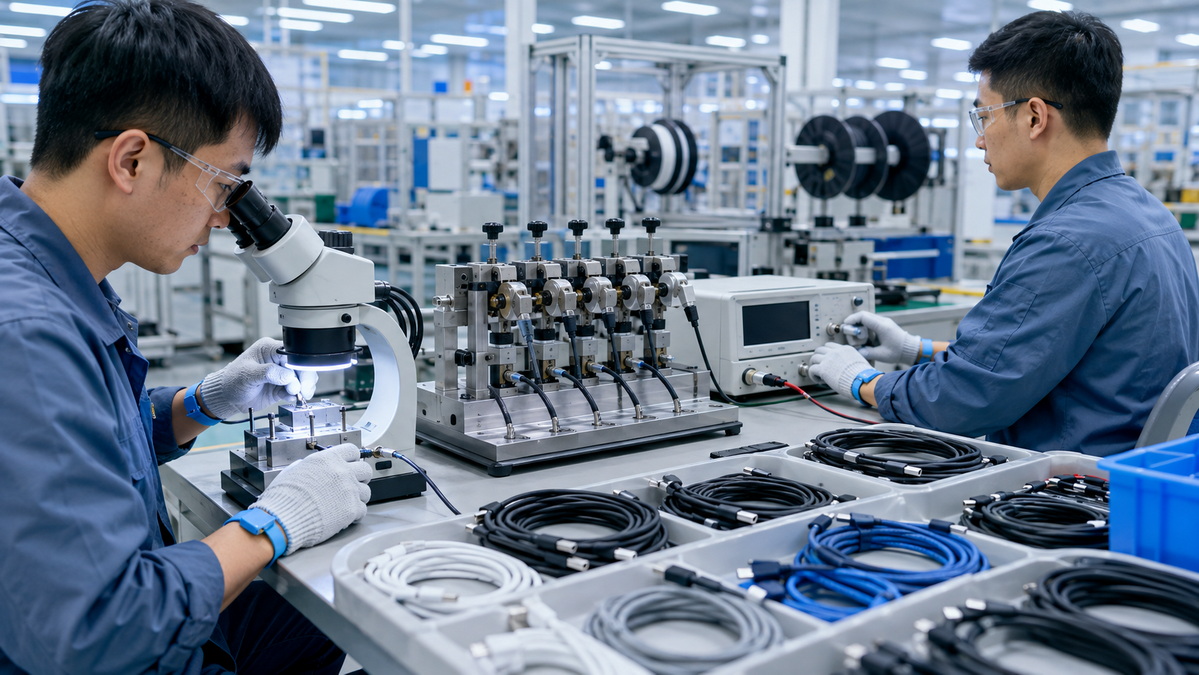

W przypadku kabla USB-C o większej mocy lub dużej szybkości sprawdź cały zespół:
- Model chipa E-Marker i deklarowane możliwości
- Przekrój drutu i materiał przewodnika
- Rezystancja kabla i wydajność przy spadku napięcia
- Zacisk złącza i konstrukcja obudowy
- Lutowanie i wzmocnienie wewnętrzne
- Konstrukcja ekranująca
- Grubość i elastyczność kurtki
- Odciążenie
- Wynik testu przesyłania danych, jeśli ma to zastosowanie
- Wynik testu negocjacji mocy
- Testy zginania, ciągnięcia, wkładania i wyciągania
- Kontrola końcowa i identyfikowalność partii
Dobrze zaprojektowany kabel to system. Każdy etap materiału i procesu wpływa na końcowe wrażenia użytkownika.
Nie koniecznie. Podstawowy kabel USB-C przeznaczony do ładowania mniejszą mocą i standardowego przesyłania danych może go nie wymagać.
Lepszym pytaniem jest to, czy kabel musi obsługiwać prąd większy niż 3 A, ładowanie dużą mocą, szybką transmisję danych, aktywną elektronikę kabla lub określone zaawansowane zastosowania urządzenia.
Nie. Wyjście wideo zależy od całego łańcucha połączeń.
Port hosta USB-C musi obsługiwać wymaganą funkcję wyświetlania. Monitor, adapter, stacja dokująca i kabel również muszą być kompatybilne. Kabel ze znacznikiem E może obsługiwać konstrukcję przeznaczoną do zastosowań wideo, ale sam chip nie zapewnia możliwości wideo.
Kabel o mocy 240 W może być używany z urządzeniami o niższej mocy. Może na przykład bezpiecznie ładować telefon, tablet, laptop o mocy 65 W lub laptop o mocy 100 W, jeśli podłączony sprzęt obsługuje ten poziom mocy. Po prostu nie zmusza urządzenia do przyjęcia większej mocy, niż jest przeznaczona.
Nie. E-Marker pomaga w informowaniu o możliwościach kabla, ale bezpieczeństwo kabla zależy również od doboru materiałów i jakości produkcji.
Niezawodny kabel powinien wykorzystywać przewody o odpowiednich parametrach, odpowiednią izolację, stabilny zespół złączy, mocny odciążnik, odpowiednie ekranowanie i odpowiednie procedury testowania.
Nie. Dwa kable 100 W mogą powodować bardzo różne doświadczenia użytkownika.
Można zastosować grubsze przewodniki, mocniejsze ekranowanie, lepsze wzmocnienie złącza i trwalszy materiał osłony. Inny może spełniać podstawowe wymagania dotyczące ładowania, ale zapewniać słabszą trwałość lub słabą wydajność na dłuższych dystansach.
W przypadku projektów detalicznych i OEM porównaj całą specyfikację, a nie samą etykietę mocy.
Dla marek i hurtowników łatwy do zrozumienia asortyment produktów może zmniejszyć dezorientację klientów i poprawić wybór produktów.
Praktyczna struktura produktu może obejmować następujące kategorie.
- USB-C na USB-C
- Ładowanie do 60 W
- Prąd do 3A
- Dane USB 2.0
- Nadaje się do telefonów, tabletów, akcesoriów i podstawowych potrzeb związanych z ładowaniem
- USB-C na USB-C
- Ładowanie do 100 W
- Konstrukcja E-Markera 5A
- Opcjonalne złącze USB 2.0 lub nowsze
- Nadaje się do popularnych laptopów i ładowarek USB-C
- USB-C na USB-C
- Ładowanie do 240 W
- Konstrukcja kompatybilna z USB PD 3.1 EPR
- Struktura kabla 5A E-Marker
- Nadaje się do kompatybilnych urządzeń dużej mocy
- USB-C na USB-C
- Jasno określona ocena danych
- Opcje 5 Gb/s, 10 Gb/s, 20 Gb/s lub USB4
- Nadaje się do przechowywania zewnętrznego, dokowania, sprzętu profesjonalnego i akcesoriów o wysokiej wydajności
- W pełni funkcjonalna konstrukcja USB-C
- Wyraźnie przetestowana funkcja z wybranymi aplikacjami dokującymi i wyświetlającymi
- Zdefiniowane możliwości ładowania, transmisji danych i wideo
- Nadaje się do projektów związanych z przestrzenią roboczą, konferencjami i profesjonalną łącznością
Jasne poziomy możliwości ułatwiają kupującym, dystrybutorom i użytkownikom końcowym wybór odpowiedniego produktu. Pomagają również zapobiegać błędnym założeniom opartym wyłącznie na wyglądzie złącza.
Chip E-Marker jest kluczowym elementem identyfikacyjnym w wielu zaawansowanych kablach USB-C. Pomaga podłączonym urządzeniom zrozumieć, czy kabel jest przeznaczony do prądu 5 A, ładowania o większej mocy, szybkiego przesyłania danych, czy też do bardziej wymagających zastosowań kablowych.
Jednak chip to tylko część gotowego produktu. Niezawodny kabel USB-C zależy również od jakości przewodnika, konstrukcji kabla, ekranowania, konstrukcji złącza, testów i dokładnych specyfikacji produktu.
W przypadku marek, hurtowników i producentów najskuteczniejszym podejściem jest osobne zdefiniowanie mocy ładowania, szybkości transmisji danych, wymagań wideo, długości kabla, materiałów i standardów walidacji. W ten sposób powstaje produkt kablowy, który jest łatwiejszy w spójnej produkcji, jasnym wyjaśnieniu i niezawodnym użytkowaniu.
Shenzhen Otechkabel Electronic Co., Ltd. wspiera niestandardowe projekty kabli i akcesoriów kablowych dla międzynarodowych marek, hurtowników i producentów. Dostępne kategorie produktów obejmują kable USB, kable VGA, kable HDMI, kable DVI, kable SATA, adaptery, koncentratory, rozgałęźniki i przełączniki. Każdy projekt można opracować w oparciu o zamierzone zastosowanie urządzenia, wymagania dotyczące wydajności, dobór materiałów, wymagania dotyczące marki i kierunek pakowania.
Chip E-Marker to elektroniczny element identyfikacyjny znajdujący się w złączu kabla USB-C. Informuje podłączone urządzenia o zaprojektowanej mocy, prądzie, danych i możliwościach funkcjonalnych kabla.
W większości przypadków kabel USB-C E-Marker 5 A będzie właściwym wyborem dla laptopa o mocy 65 W. Standardowy kabel 3A jest zwykle ograniczony do 60W przy 20V, co może zmniejszyć dostępną moc ładowania.
Prawidłowo zaprojektowany kabel USB-C o mocy 100W wykorzystuje obciążalność prądową 5A i wymaga oznakowania elektronicznego. Kupujący powinni mimo to potwierdzić rzeczywistą konstrukcję kabla, moc znamionową i informacje dotyczące testów jakości.
Nie. Kable wyposażone w E-Marker mogą obsługiwać różne poziomy danych. Niektóre mogą zapewniać tylko prędkość transmisji danych USB 2.0, podczas gdy inne są zaprojektowane dla USB 3.x lub USB4. Możliwość ładowania i prędkość transmisji danych należy potwierdzić osobno.
Nie. Wyjście wideo zależy od urządzenia hosta USB-C, wyświetlacza lub stacji dokującej, obsługiwanych protokołów połączeń i kompletnej konstrukcji sygnału kabla. Sam E-Marker nie gwarantuje kompatybilności wyświetlacza.
Tak. Kabel o mocy 240 W może ładować urządzenia o niższym poborze mocy, takie jak telefony, tablety i laptopy. Rzeczywista moc ładowania jest negocjowana w zależności od możliwości ładowarki, kabla i podłączonego urządzenia.
Zdefiniuj wymaganą moc ładowania, prędkość transmisji danych, długość kabla, konfigurację złącza, materiał osłony, wymagania dotyczące trwałości, urządzenia docelowe i oczekiwane środowisko operacyjne. Następnie potwierdź kompletną strukturę kabla i odpowiednie zapisy z testów.
1. Forum implementatorów USB. '[Kable i złącza ].' Informacje na temat etykietowania zasilania kabla USB-C i szybkości transmisji danych w ramach programu certyfikacji kabli USB.
2. Forum implementatorów USB. '[Ładowarka USB (USB Power Delivery) ].' Informacje na temat USB Power Delivery w wersji 3.1 i możliwości ładowania przez USB-C do 240 W.
3. Forum implementatorów USB. '[Zgodność ].' Przegląd wymagań testowych produktu, procesu zgodności i listy integratorów.
4. Forum implementatorów USB. '[Licencja na logo USB-IF .”. Wymagania dotyczące certyfikowanego używania logo USB.
5. Faza całkowita. '[Przegląd funkcji E-Marker w kablu USB typu C. \ Przegląd funkcji E-Markera i możliwości komunikacji za pomocą kabla.
6. Renesa. '[USB-C 240 W Power Delivery 3.1 Protokół Extended Power Range . Techniczne wyjaśnienie działania USB PD 3.1 Extended Power Range.
7. Społeczność STMicroelectronics. '[Zrozumienie VCONN w STM32 i TCPP USB Type-C .”. Wyjaśnienie mocy VCONN dla elektroniki kabla USB-C.
8.Richtek. '[RT1731 Identyfikator kabla dla kabli USB typu C. .” Dokumentacja techniczna dotycząca technologii identyfikacji kabli z oznakowaniem elektronicznym.
