Os conectores USB Tipo B continuam amplamente utilizados em impressoras, scanners, dispositivos de armazenamento externos, equipamentos industriais, hubs USB e periféricos profissionais. No entanto, muitos compradores, designers de produtos e usuários de equipamentos ainda fazem a mesma pergunta: qual é a diferença entre USB 2.0 Tipo B e USB 3.0 Tipo B?
Embora ambos os tipos de conectores sejam projetados para conexões USB no lado do dispositivo, eles diferem em velocidade de transferência, configuração de pinos, tamanho físico, capacidade de energia, compatibilidade, construção do cabo e aplicações adequadas..
Para fabricantes de equipamentos e marcas de acessórios, escolher o cabo USB Tipo B correto não é apenas uma decisão técnica. Isso pode afetar o desempenho do dispositivo, o custo de produção, a confiabilidade do produto, a experiência do usuário e as devoluções pós-venda.
Este guia fornece uma comparação detalhada entre USB 2.0 Tipo B e USB 3.0 Tipo B , incluindo estrutura do conector, diferenças de desempenho, compatibilidade com versões anteriores, aplicações do mundo real e conselhos práticos sobre seleção de cabos.
| Recurso | USB 2.0 Tipo B | USB 3.0 Tipo B |
|---|---|---|
| Geração USB | USB 2.0 | USB 3.0/USB SuperSpeed |
| Velocidade teórica máxima | Até 480Mbps | Até 5 Gbps |
| Largura de banda relativa | USB padrão de alta velocidade | Mais de 10 vezes maior que USB 2.0 |
| Número de contatos | 4 | 9 |
| Capacidade de energia padrão | Até 500 mA a 5 V | Até 900 mA a 5 V |
| Potência máxima de linha de base | 2,5W | 4,5W |
| Tamanho do conector | Tipo B de estilo quadrado compacto | Conector Tipo B maior com extensão superior |
| Cabo USB 2.0 para porta USB 3.0 | Compatível | Funciona na velocidade USB 2.0 |
| Cabo USB 3.0 para porta USB 2.0 | Não compatível | Não pode ser inserido |
| Uso típico | Impressoras, scanners, dispositivos legados | Unidades externas, hubs, dispositivos de imagem, equipamentos industriais |
A maior diferença é simples: o USB 3.0 Tipo B foi projetado para transferência de dados mais rápida e inclui contatos internos adicionais para comunicação SuperSpeed.
Um conector USB 2.0 Tipo B é o conector USB tradicional de formato quadrado comumente encontrado em dispositivos periféricos.
Muitas vezes é chamado de conector USB de impressora porque tem sido amplamente utilizado em impressoras de mesa, scanners, impressoras de etiquetas e dispositivos multifuncionais de escritório. Normalmente é instalado no lado do dispositivo, enquanto a outra extremidade do cabo pode usar USB Tipo A ou USB Tipo C para conexão a um computador, hub ou estação de acoplamento.
Um conector USB 2.0 Tipo B padrão possui quatro contatos elétricos:
1. VBUS – Fornece alimentação de 5 V
2. D− – sinal de dados USB
3. D+ – sinal de dados USB
4. GND – Conexão à terra
Os cabos USB 2.0 Tipo B são simples, econômicos e altamente familiares aos usuários. Para muitos dispositivos de baixa largura de banda, continuam a ser uma solução prática.
USB 2.0 Tipo B é adequado para equipamentos que não requerem transferência de arquivos em alta velocidade.
As aplicações típicas incluem:
- Impressoras de mesa
- Impressoras multifuncionais de escritório
- Impressoras de códigos de barras e etiquetas
- Scanners de mesa
- Impressoras de recibos
- Equipamentos de ponto de venda
- Interfaces de áudio
- Controladores MIDI
- Controladores industriais
- Equipamento de programação PLC
- Instrumentos de teste
- Dispositivos externos legados
- Hubs USB básicos
Por exemplo, uma impressora de escritório padrão geralmente envia trabalhos de impressão relativamente pequenos. Nesta situação, o USB 2.0 fornece largura de banda suficiente para operação normal.
Um conector USB 3.0 Tipo B é uma versão expandida do conector USB Tipo B tradicional.
Ele foi desenvolvido para suportar transmissão de dados USB SuperSpeed, mantendo a compatibilidade com muitos cabos USB 2.0 Tipo B mais antigos. O conector tem um formato maior porque inclui contatos extras para comunicação em alta velocidade.
Um conector USB 3.0 Tipo B geralmente possui nove contatos:
- Quatro contatos para alimentação USB 2.0 e transmissão de dados
- Cinco contatos adicionais para sinais de dados SuperSpeed
Os contatos adicionados criam caminhos de dados separados para enviar e receber informações. Isso permite que o USB 3.0 transfira dados em ambas as direções ao mesmo tempo.
Essa diferença é importante para equipamentos de alta velocidade. Os dispositivos podem enviar e receber dados simultaneamente, em vez de compartilhar um caminho para ambas as operações.
O USB 3.0 Tipo B é frequentemente usado em equipamentos que precisam de movimentação de dados mais rápida ou capacidade aprimorada de energia do barramento.
Exemplos comuns incluem:
- Gabinetes de disco rígido externo
- Gabinetes SSD externos
- Hubs USB 3.0
- Estações de ancoragem
- Scanners profissionais
- Dispositivos de imagem de alta resolução
- Equipamento de captura de vídeo
- Câmeras digitais
- Equipamento de aquisição de dados
- Sistemas de imagens médicas
- Instrumentos de laboratório
- Câmeras industriais
- Dispositivos de automação industrial
Uma conexão USB 3.0 Tipo B pode ser especialmente útil quando um dispositivo transfere arquivos grandes repetidamente, como arquivos de imagem, arquivos de vídeo, backups ou dados de medição.

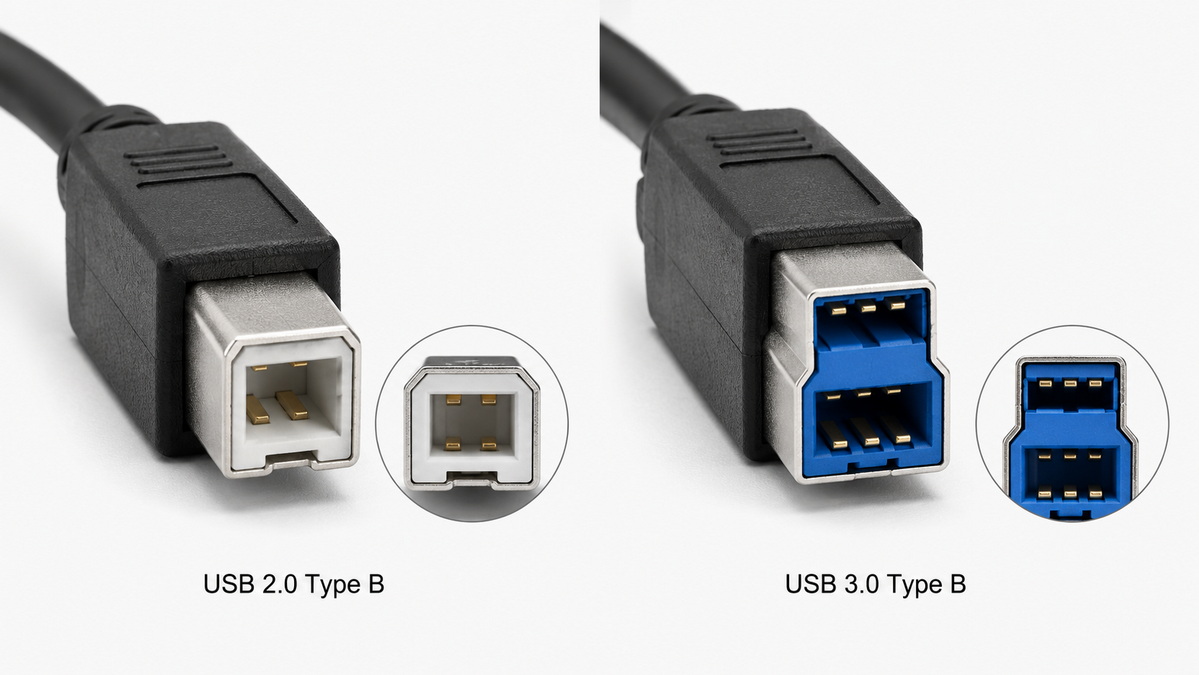

A maneira mais fácil de distinguir USB 2.0 Tipo B e USB 3.0 Tipo B é observar sua forma física.
Um conector USB 2.0 Tipo B possui um perfil compacto e quadrado com cantos superiores chanfrados. É menor e possui quatro contatos elétricos.
Um conector USB 3.0 Tipo B tem um formato maior. Sua seção superior se estende além do formato USB 2.0 Tipo B para acomodar os contatos SuperSpeed adicionais.
Essa diferença de tamanho afeta diretamente a compatibilidade.

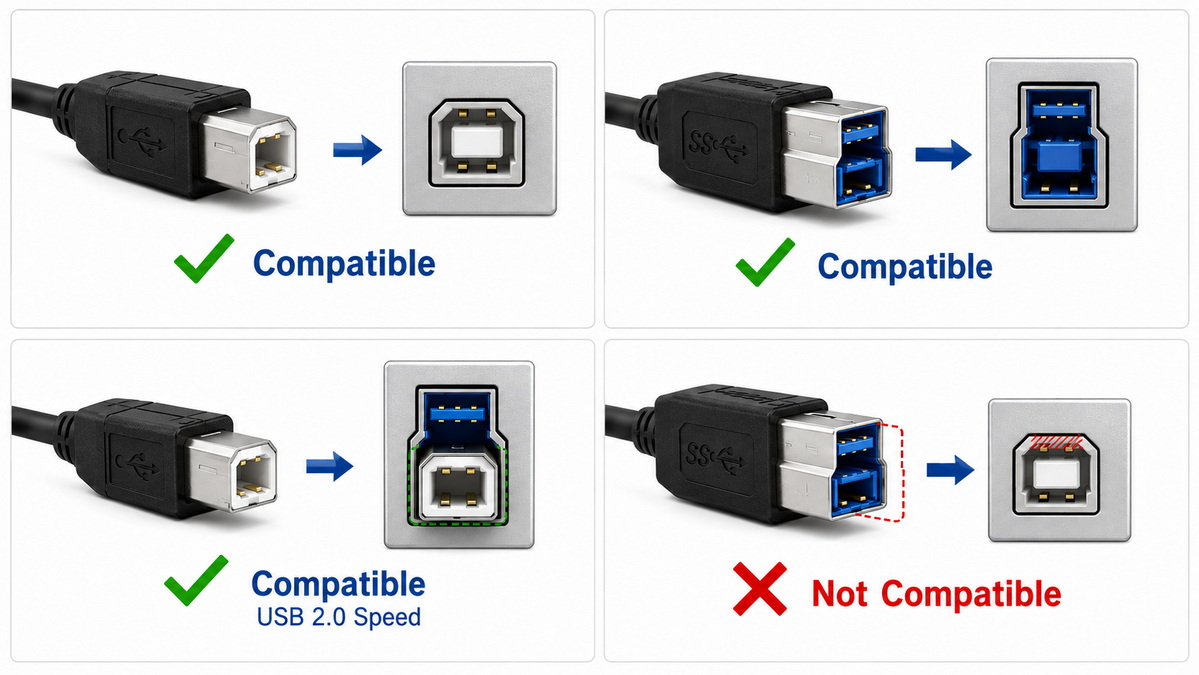

| do tipo de conexão | ajuste físico | Resultado operacional de |
|---|---|---|
| Cabo USB 2.0 Tipo B para porta de dispositivo USB 2.0 Tipo B | Sim | Desempenho USB 2.0 |
| Cabo USB 3.0 Tipo B para porta de dispositivo USB 3.0 Tipo B | Sim | Desempenho USB 3.0 quando suportado por todo o sistema |
| Cabo USB 2.0 Tipo B para porta de dispositivo USB 3.0 Tipo B | Sim | Desempenho substituto do USB 2.0 |
| Cabo USB 3.0 Tipo B para porta de dispositivo USB 2.0 Tipo B | Não | Não é possível conectar |
A regra de compatibilidade mais importante é esta:
> Um plugue USB 2.0 Tipo B pode caber em uma porta USB 3.0 Tipo B, mas um plugue USB 3.0 Tipo B não pode caber em uma porta USB 2.0 Tipo B.
Isso ocorre porque a porta USB 3.0 Tipo B mantém a área de contato inferior do USB 2.0. O plugue USB 3.0 Tipo B maior inclui uma seção superior adicional, que evita que ele entre em uma porta USB 2.0 Tipo B mais antiga.
A velocidade de transferência é a diferença mais discutida entre USB 2.0 Tipo B e USB 3.0 Tipo B.
USB 2.0 suporta uma taxa de sinalização teórica máxima de 480 Mbps . USB 3.0 suporta uma taxa de sinalização teórica máxima de 5 Gbps.
Em termos simples, o USB 3.0 fornece mais de dez vezes a largura de banda nominal do USB 2.0.
| padrão USB | Taxa de transferência teórica máxima | adequada para |
|---|---|---|
| USB 2.0 | 480Mbps | Impressoras, scanners, dispositivos de controle, periféricos padrão |
| USB 3.0 | 5Gbps | Armazenamento externo, arquivos grandes, hubs, câmeras, equipamentos de imagem |
No entanto, a velocidade nominal de um cabo não garante a mesma velocidade de transferência no mundo real.
O desempenho real depende do sistema de conexão completo, incluindo:
Capacidade de porta USB do computador
- Capacidade de controlador de dispositivo
- Velocidade de leitura e gravação do armazenamento interno
- Qualidade de construção do cabo
- Comprimento do cabo
- Sistema operacional hospedeiro
- Desempenho do motorista
- Arquitetura de hub USB
- Tipo e tamanho do arquivo de dados
- Interferência elétrica no ambiente operacional
Por exemplo, um gabinete SSD externo USB 3.0 Tipo B pode suportar transferência rápida de dados quando conectado a uma porta USB 3.0 do computador usando um cabo USB 3.0 qualificado.
No entanto, se esse mesmo gabinete estiver conectado por meio de um hub USB 2.0 ou cabo USB 2.0, a conexão funcionará na velocidade USB 2.0.
A diferença na contagem de pinos explica porque o USB 3.0 Tipo B pode atingir desempenho superior.
USB 2.0 Tipo B usa quatro contatos:
| da função do pino | Finalidade |
|---|---|
| VBUS | Fornece energia de 5 V |
| D- | Transmissão de dados |
| D+ | Transmissão de dados |
| GND | Caminho de retorno ao solo |
O USB 3.0 Tipo B retém esses quatro contatos e adiciona cinco contatos SuperSpeed adicionais.
Os contatos extras suportam caminhos de sinal dedicados de alta velocidade. Em vez de usar o mesmo par para enviar e receber dados, o USB 3.0 usa caminhos de transmissão e recepção separados.
Este design suporta comunicação bidirecional simultânea.
O USB 2.0 geralmente usa um método de comunicação half-duplex. A transmissão de dados ocorre em uma direção de cada vez.
USB 3.0 usa comunicação full-duplex. O host e o dispositivo podem enviar e receber dados ao mesmo tempo.
Isso é útil para equipamentos como:
- Dispositivos de armazenamento externos
- Hubs USB multiportas
- Dispositivos de captura de vídeo
- Scanners de alta resolução
- Câmeras industriais
- Sistemas de dados laboratoriais
- Equipamento de backup
Para empresas que desenvolvem produtos que processam grandes arquivos de dados, o desempenho full-duplex pode reduzir gargalos e melhorar a experiência geral do usuário.
O USB 3.0 Tipo B também fornece uma capacidade de corrente de base mais alta do que o USB 2.0 Tipo B.
O USB 2.0 pode fornecer até 500 mA a 5 V , o que equivale a aproximadamente 2,5 W de potência.
O USB 3.0 pode fornecer até 900 mA a 5 V , o que equivale a aproximadamente 4,5 W de potência.
| padrão USB Corrente | Tensão | máxima | Potência máxima de linha de base |
|---|---|---|---|
| USB 2.0 | 5V | 500 mA | 2,5W |
| USB 3.0 | 5V | 900 mA | 4,5W |
Essa energia adicional pode beneficiar alguns dispositivos alimentados por barramento, incluindo produtos de armazenamento portáteis e determinados designs de hub USB.
No entanto, o USB 3.0 Tipo B não deve ser confundido com os modernos sistemas de carregamento USB de alta potência.
O USB 3.0 Tipo B foi projetado para dados USB padrão e requisitos de energia periférica. Normalmente não é usado para aplicações de carregamento de alta potência.
Para níveis de energia mais elevados, os desenvolvedores de produtos devem avaliar o USB Type-C e as soluções apropriadas de negociação de energia separadamente.
Um cabo USB 2.0 Tipo B e um cabo USB 3.0 Tipo B podem parecer semelhantes externamente, mas sua estrutura interna é diferente.
Um cabo USB 2.0 Tipo B típico inclui:
- Dois condutores de energia
- Um par de dados USB
- Materiais de blindagem
- Fio de drenagem ou estrutura de aterramento
- Revestimento de isolamento externo
Conjuntos de conectores USB tipo A, tipo C ou tipo B

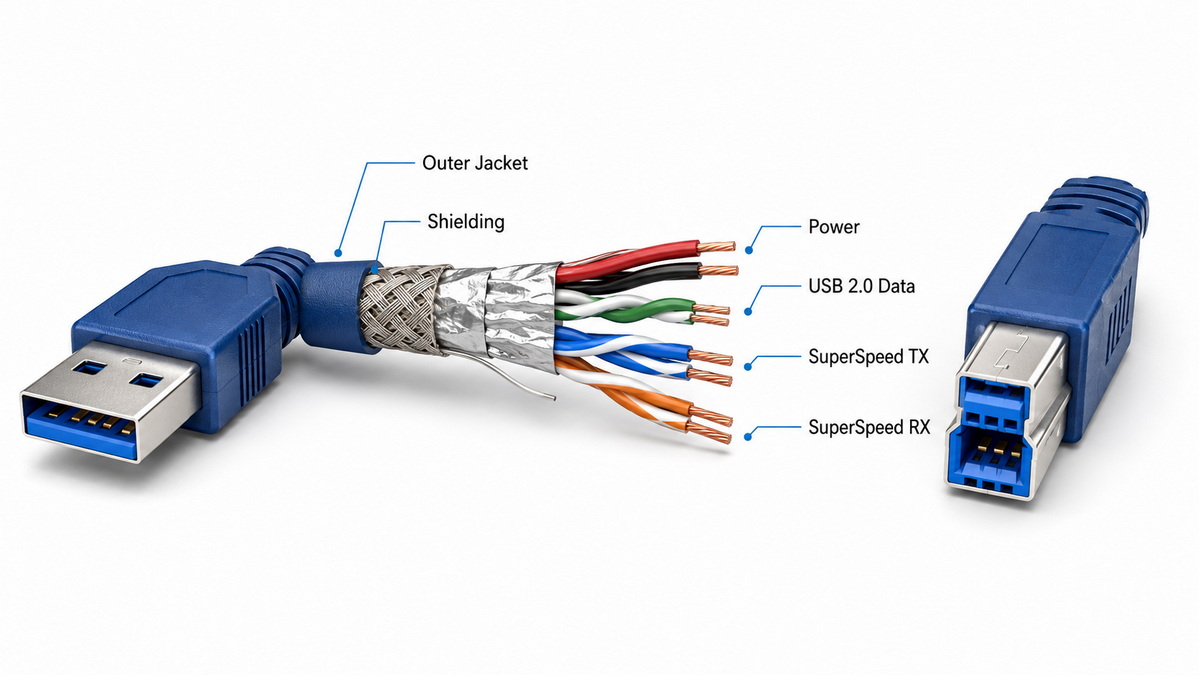

Um cabo USB 3.0 Tipo B requer uma estrutura interna mais complexa.
Geralmente inclui:
- Dois condutores de energia
- Um par de dados USB 2.0
- Um par de transmissão SuperSpeed
- Um par de recepção SuperSpeed
- Condutores adicionais de aterramento ou dreno
- Blindagem aprimorada
- Construção controlada de par trançado
- Terminação do conector de maior precisão
Os condutores internos adicionais e a blindagem são necessários para suportar a transferência de dados em alta velocidade.
Um cabo de baixa qualidade pode causar problemas mesmo quando o tipo de conector parece correto.
Problemas comuns incluem:
- Dispositivo não reconhecido
- Velocidade de transferência lenta
- Perda frequente de conexão
- Operação instável do disco rígido externo
- Interrupção na transferência de dados
- Interferência eletromagnética
- Energia insuficiente para o dispositivo conectado
Encaixe do conector solto
- Condutores quebrados perto da área de alívio de tensão
Para projetos de cabos USB 3.0 Tipo B, o comprimento do cabo, a blindagem, a bitola do condutor, a consistência da torção, a qualidade do conector e o design da moldagem devem ser avaliados antes da produção em massa.
A escolha correta depende da porta instalada no dispositivo e do requisito real de desempenho.
Escolha um cabo USB 2.0 Tipo B quando o dispositivo usar um receptáculo USB 2.0 Tipo B ou quando a largura de banda do USB 2.0 for suficiente.
Escolha um cabo USB 3.0 Tipo B quando o dispositivo tiver um receptáculo USB 3.0 Tipo B e exigir transferência de dados SuperSpeed.
- Impressoras e dispositivos multifuncionais de escritório
- Impressoras de recibos e etiquetas
- Scanners legados
- Periféricos de PDV
- Equipamento de áudio
- Controladores industriais
- Dispositivos de comunicação de baixa velocidade
- Equipamento de teste padrão
- Produtos sensíveis ao orçamento
- Equipamento existente projetado para USB 2.0
- Gabinetes de disco rígido externo
- Gabinetes SSD externos
- Hubs USB 3.0
- Estações de ancoragem
- Scanners de alta resolução
- Câmeras industriais
- Dispositivos de captura de vídeo
- Sistemas de imagem
- Dispositivos de backup de arquivos grandes
- Equipamento de aquisição de dados
- Dispositivos de laboratório profissionais
1. Qual porta Tipo B o dispositivo usa?
Confirme se é USB 2.0 Tipo B ou USB 3.0 Tipo B antes de selecionar um cabo.
2. O dispositivo precisa de velocidade USB 3.0?
Um cabo USB 3.0 é necessário somente quando a conexão completa suporta operação SuperSpeed.
3. Qual comprimento de cabo é necessário?
Cabos mais longos podem aumentar a queda de tensão e tornar a transmissão de sinal em alta velocidade mais desafiadora.
4. O cabo funcionará em um ambiente industrial?
Equipamentos de fábrica, sistemas de automação e dispositivos médicos podem exigir blindagem mais forte e materiais de cabos mais duráveis.
5. O produto precisa de personalização?
Considere a cor do cabo, a impressão do logotipo, a moldagem do conector, os núcleos de ferrite, o comprimento especial, o material do revestimento do cabo, a embalagem e os requisitos de etiquetagem.
Uma impressora de mesa e um disco rígido externo podem usar um conector Tipo B, mas os requisitos de cabo podem ser muito diferentes.
Uma impressora de escritório padrão geralmente usa USB 2.0 Tipo B. Sua principal tarefa é receber comandos de impressão e arquivos de documentos. A velocidade do USB 2.0 geralmente é suficiente para esse tipo de uso.
Um gabinete de disco rígido externo pode usar USB 3.0 Tipo B. Ele deve transferir arquivos grandes, fazer backup de dados e mover mídia de alta resolução com eficiência. Neste caso, a largura de banda do USB 3.0 é muito mais importante.
Usar um cabo USB 2.0 com um dispositivo de armazenamento externo USB 3.0 ainda poderá permitir que o dispositivo funcione, mas a velocidade de transferência será limitada. Isso pode tornar os backups, as transferências de vídeo e as transferências de grandes bancos de dados significativamente mais lentos.
O conector por si só não determina o desempenho. A porta do host, a porta do dispositivo, o cabo, o controlador interno e o meio de armazenamento devem suportar a velocidade pretendida.
Para produtos acessórios de marca, equipamentos industriais e conjuntos de cabos personalizados, uma especificação detalhada deve ser preparada antes do início da amostragem.
Uma especificação completa do cabo USB Tipo B pode incluir:
- Requisito de versão USB
- Tipo de conector em ambas as extremidades
- Comprimento e tolerância do cabo
- Medidor de fio
- Requisito de material de cobre
- Requisito de blindagem
- Material da jaqueta
- Material de sobremoldagem do conector
- Cor do conector
- Cor do cabo
- Requisito de impressão de logotipo
- Requisito de núcleo de ferrite
- Estilo de embalagem
- Requisito de etiqueta e código de barras
- Requisito de durabilidade mecânica
- Requisito de teste elétrico
- Dispositivos de teste de compatibilidade
- Padrão de inspeção de produção
Para cabos USB 3.0 Tipo B, é especialmente importante verificar o desempenho do SuperSpeed com o host real e o equipamento periférico.
Uma amostra adequadamente projetada deve ser testada para:
- Inserção e retirada do conector
- Continuidade de contato
- Reconhecimento de dispositivo
- Estabilidade de transferência de dados
- Consistência na velocidade de transferência
- Estabilidade de energia
- Integridade do sinal
- Desempenho em altas temperaturas
- Durabilidade à flexão
- Confiabilidade no alívio de tensão
- Compatibilidade com hubs USB e sistemas de acoplamento
Um cabo que passe no teste básico de continuidade ainda pode falhar durante a transferência em alta velocidade. Portanto, testes práticos de dispositivos continuam importantes para programas de cabos USB 3.0 Tipo B.
A comparação entre USB 2.0 Tipo B e USB 3.0 Tipo B se resume ao desempenho, design do conector e compatibilidade.
O USB 2.0 Tipo B é uma solução comprovada para impressoras, scanners, periféricos legados, dispositivos de baixa largura de banda e equipamentos de comunicação industrial padrão. Ele suporta até 480 Mbps e fornece até 500 mA de corrente de barramento padrão.
O USB 3.0 Tipo B foi projetado para transferência de dados mais rápida, maior potência de barramento de linha de base e aplicativos periféricos avançados. Ele suporta até 5 Gbps, usa nove contatos e é comumente encontrado em dispositivos de armazenamento externos, hubs USB, scanners profissionais, equipamentos de imagem e sistemas com uso intensivo de dados.
O ponto de compatibilidade mais importante é que um cabo USB 2.0 Tipo B pode ser conectado a uma porta USB 3.0 Tipo B, mas funcionará na velocidade USB 2.0. Um cabo USB 3.0 Tipo B não pode ser conectado a uma porta USB 2.0 Tipo B devido ao design de seu conector maior.
Para marcas de cabos, atacadistas e fabricantes de equipamentos, a seleção correta da estrutura do cabo, do formato do conector, do comprimento, da blindagem e do padrão de qualidade ajuda a reduzir o risco técnico e a criar um produto final mais confiável.
A principal diferença é a velocidade e a construção do conector. USB 2.0 Tipo B suporta até 480 Mbps e usa quatro contatos. USB 3.0 Tipo B suporta até 5 Gbps e usa nove contatos, incluindo contatos adicionais para transferência de dados SuperSpeed.
Sim. Um cabo USB 2.0 Tipo B pode caber em uma porta de dispositivo USB 3.0 Tipo B. No entanto, a conexão funcionará na velocidade USB 2.0 em vez da velocidade USB 3.0.
Não. Um plugue USB 3.0 Tipo B é maior porque inclui uma seção superior adicional para contatos SuperSpeed. Ele não pode caber fisicamente em uma porta USB 2.0 Tipo B padrão.
USB 3.0 Tipo B inclui contatos de dados adicionais e caminhos de transmissão e recepção separados. Isso permite a comunicação de dados bidirecional simultânea e fornece largura de banda muito maior que o USB 2.0.
Pode ser usado se a impressora tiver uma porta USB 3.0 Tipo B. No entanto, muitas impressoras padrão usam USB 2.0 Tipo B porque as tarefas de impressão geralmente não exigem transferência de dados SuperSpeed.
Isso pode acontecer quando o dispositivo está conectado com um cabo USB 2.0, uma porta USB 2.0 de computador, um hub USB 2.0 ou outro componente que não suporta USB 3.0. A conexão funcionará na velocidade suportada pela parte mais lenta do sistema.
Um conector USB 3.0 Tipo B é maior que um conector USB 2.0 Tipo B. Possui seção superior ampliada e contatos internos adicionais. Alguns produtos USB 3.0 usam inserções de plástico azuis, mas a cor do conector por si só não deve ser usada como único método de identificação.
Uma especificação detalhada deve incluir a versão USB, tipos de conectores, comprimento do cabo, bitola do fio, blindagem, material da capa, cor, design de moldagem, impressão do logotipo, embalagem, requisitos de teste e ambiente de aplicação pretendido.
1. [USB 2.0 Tipo B vs. USB 3.0 Tipo B: Quais são as diferenças? - Cabos FY ]
2. [A história dos padrões USB de 1.0 a USB4 - Same Sky ]
3. [USB 2.0 vs. USB 3.0: Principais diferenças - Anker ]
4. [Guia do conector USB tipo B - Newnex ]
5. [Pinagem USB 3.0 Tipo B - Software AGG ]
6. [Usos e compatibilidade do conector USB tipo B - Lifewire ]
